KOMODO 250 穿越機組裝說明
駿舟模型 / 2015-06-12


KOMODO 250 穿越機組裝說明

整機螺絲只有兩種規格,淺草綠色為 M3*5mm,土黃色為 M3*8mm

請注意!!
馬達螺絲孔位置,是棒棒糖型狀的孔位,分別是給M3 & M2 規格的螺絲使用,M3 的螺絲是鎖在最最外面的圓孔!!

馬達上一共是兩對 16mm & 19mm 不同孔距的螺絲孔,2204 以上是鎖 M3 孔距 19mm 這一組!!

螺絲也不要太長,鎖進馬達 2~3mm 即可,多鎖了沒有好處,反而可能傷到馬達線圈!!

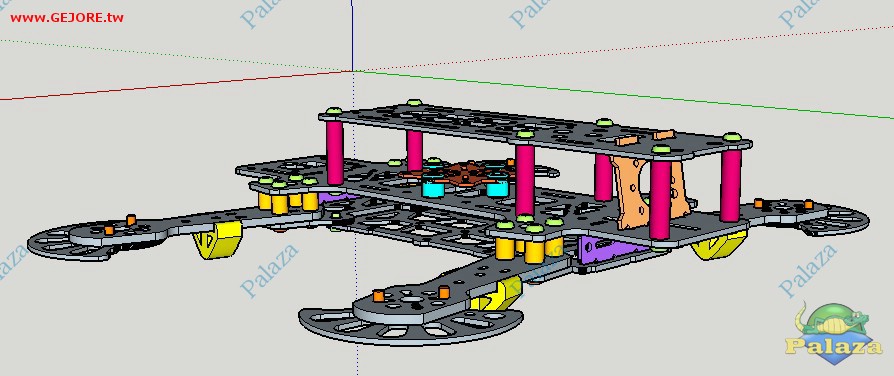

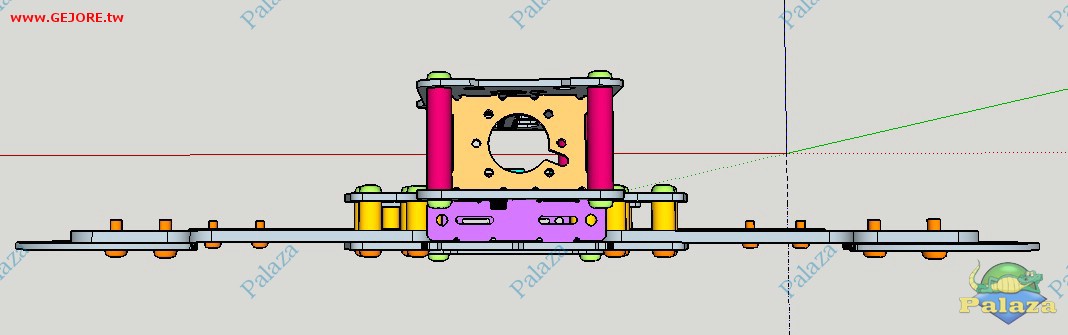

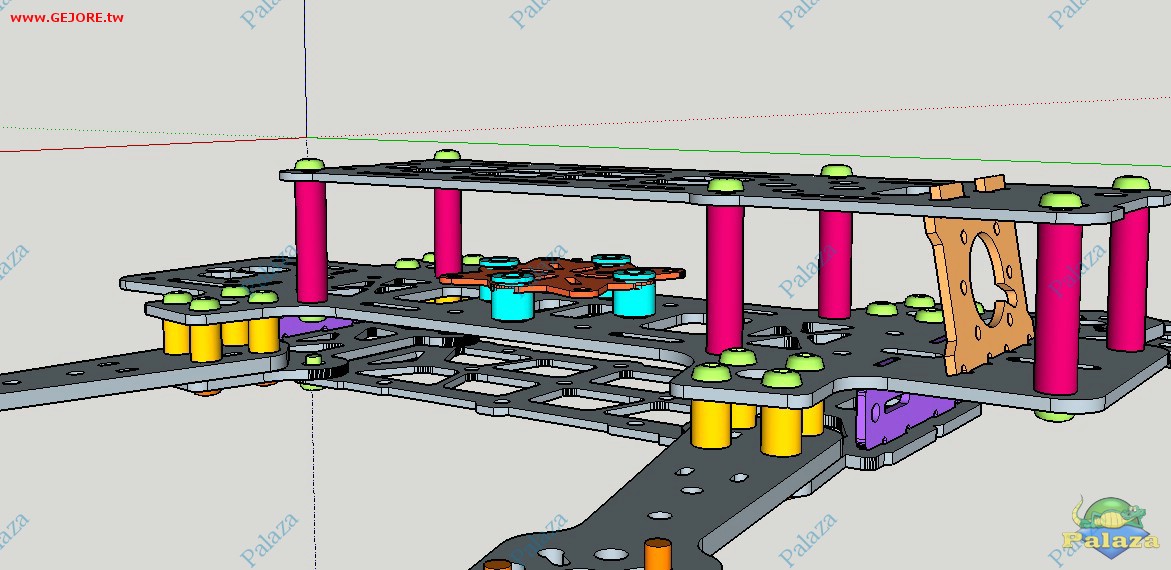

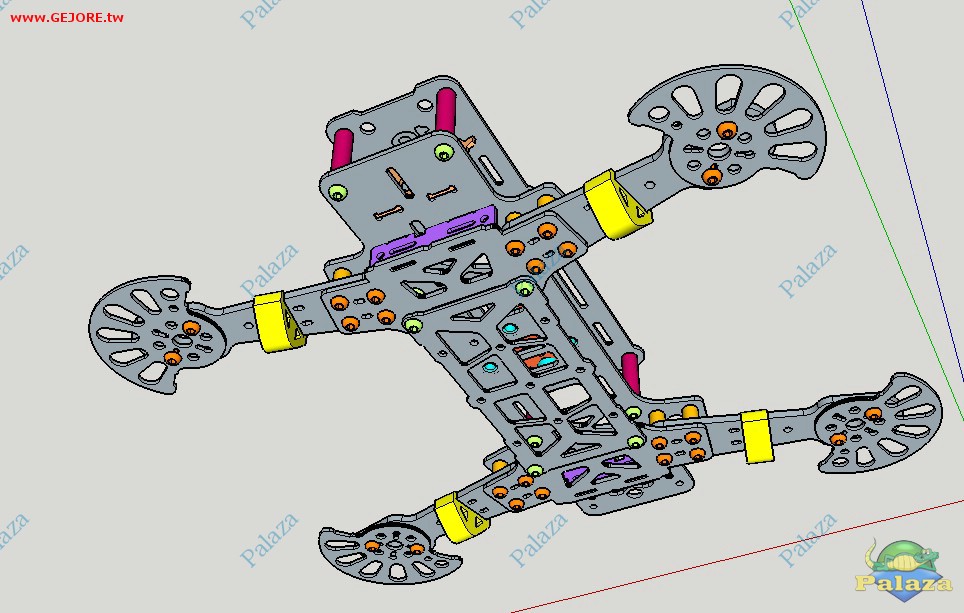

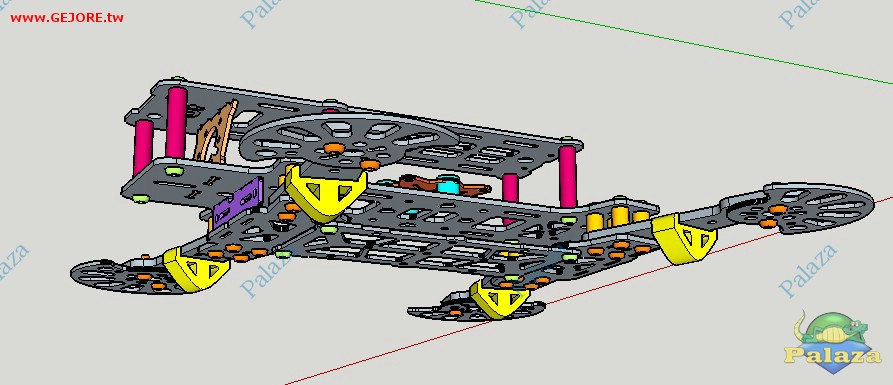

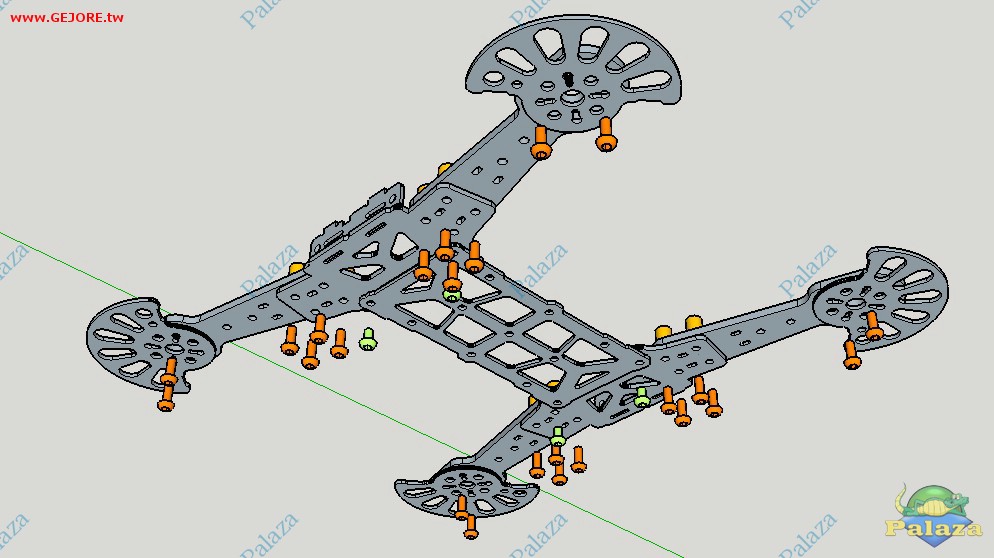

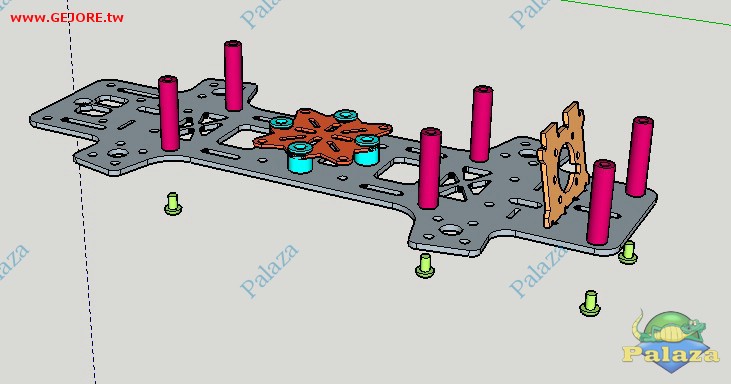

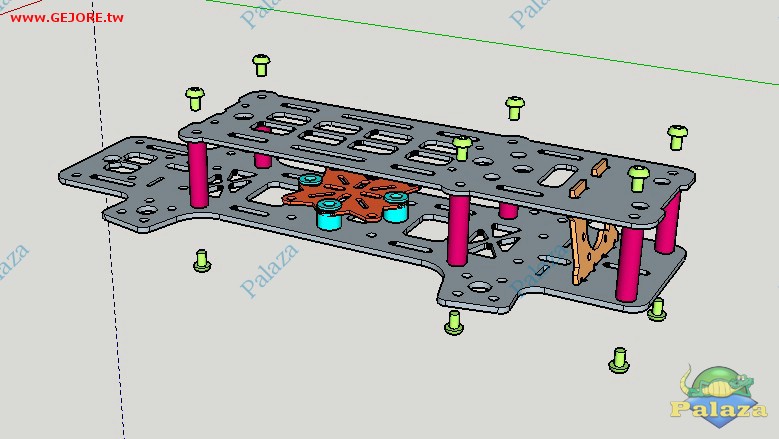

以下圖片中,土黃色螺絲為 M3*8mm,綠色螺絲為 M3*5mm!!

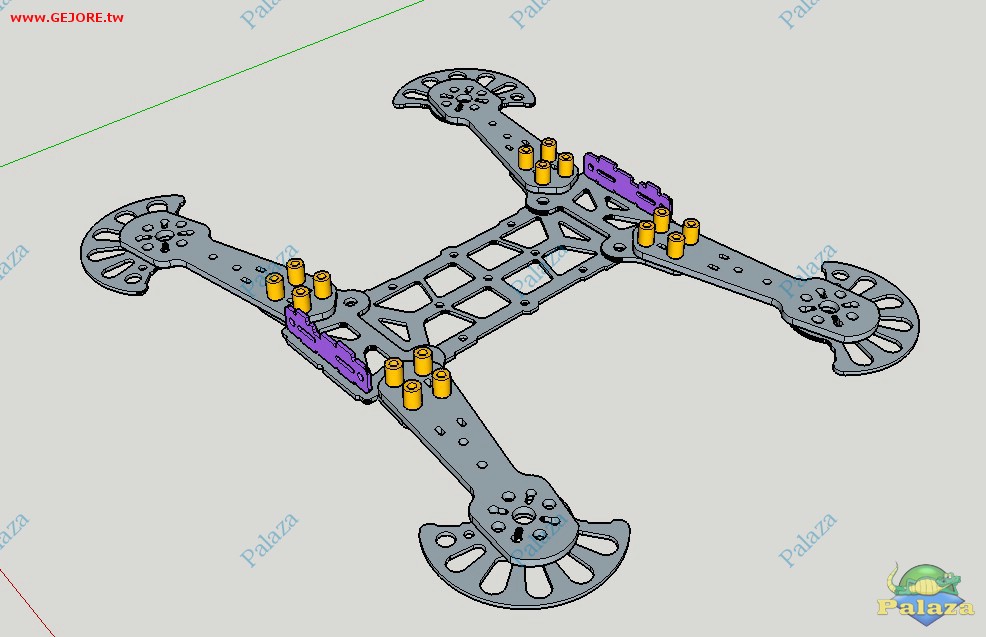

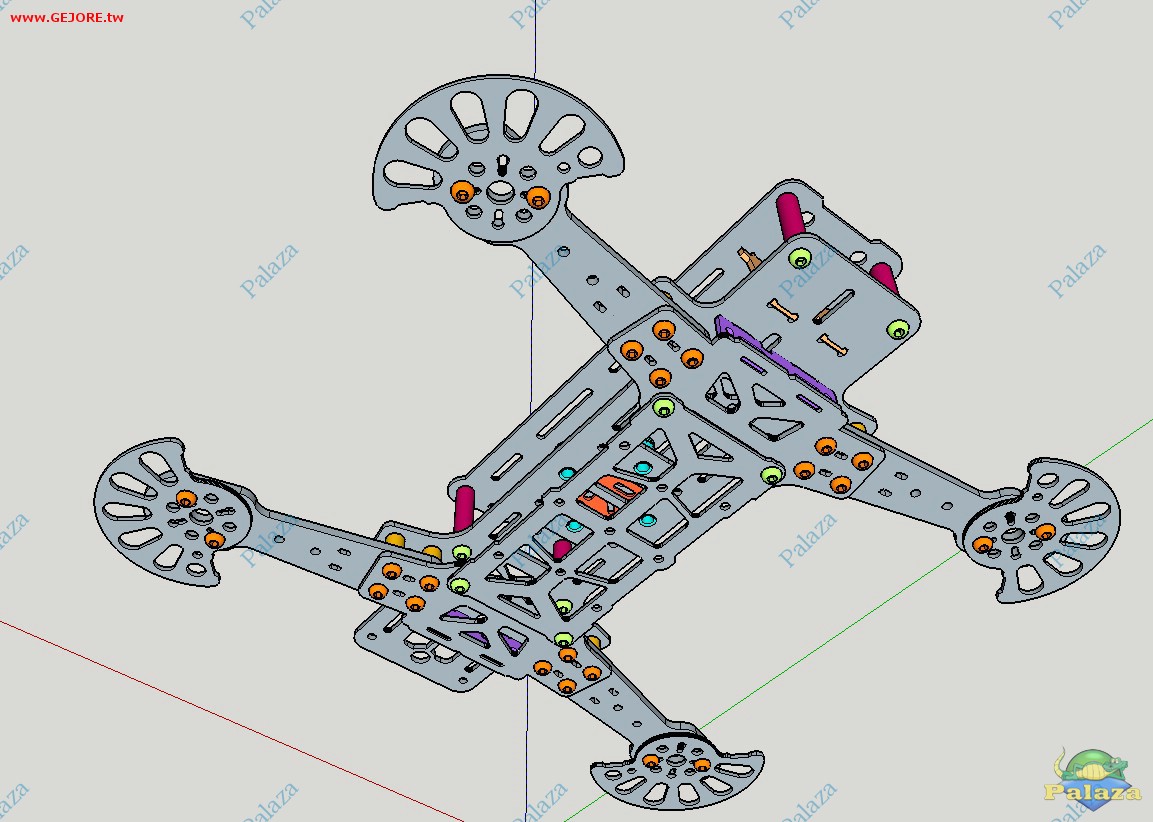

紫色部分為 LED 燈板安裝位置!!

組裝到這裡就可以開始上電裝了!!

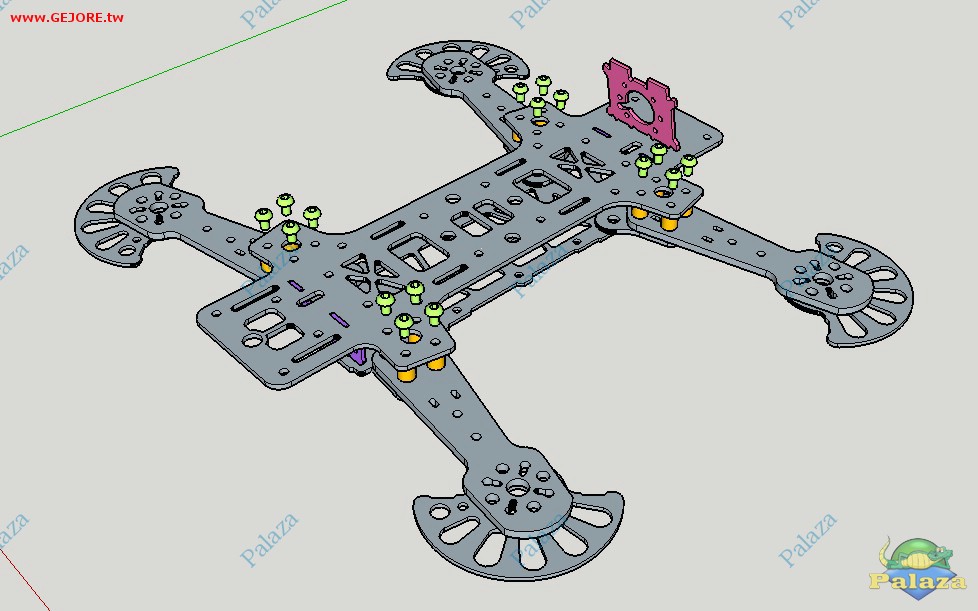

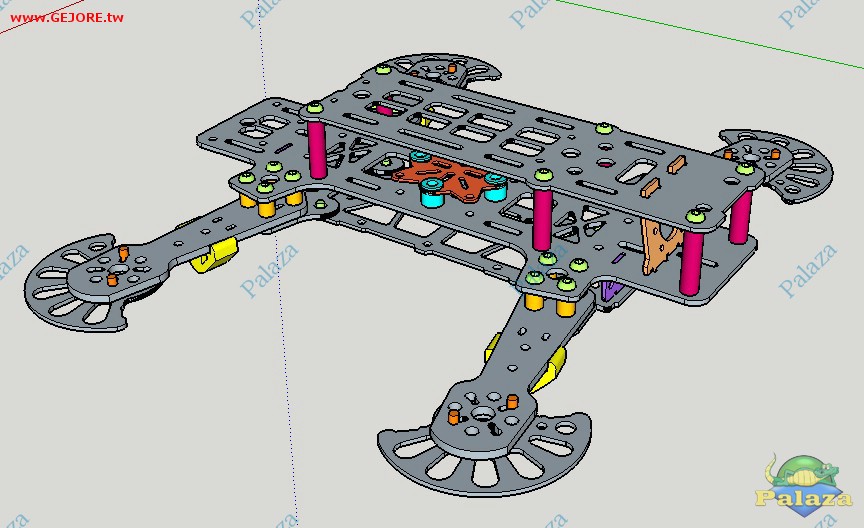

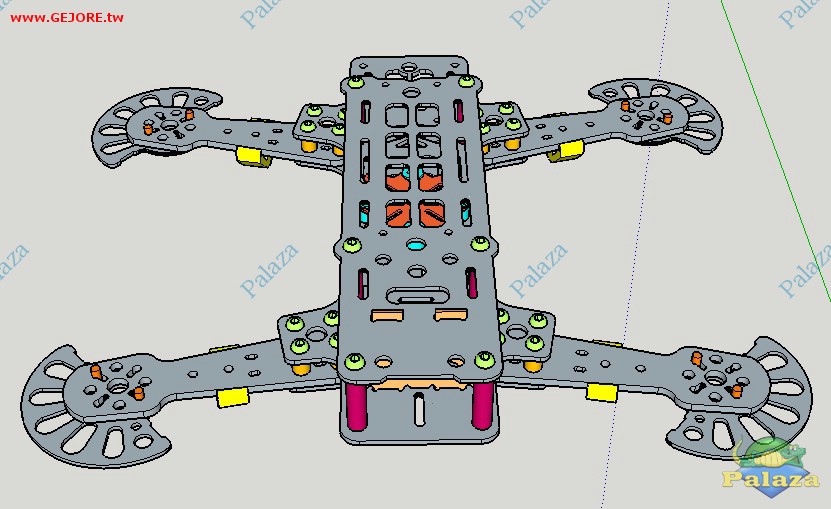

上完電裝後,開始繼續上層部分!!
並安裝圖傳、鏡頭等!!
