GT2638-09

產品說明：

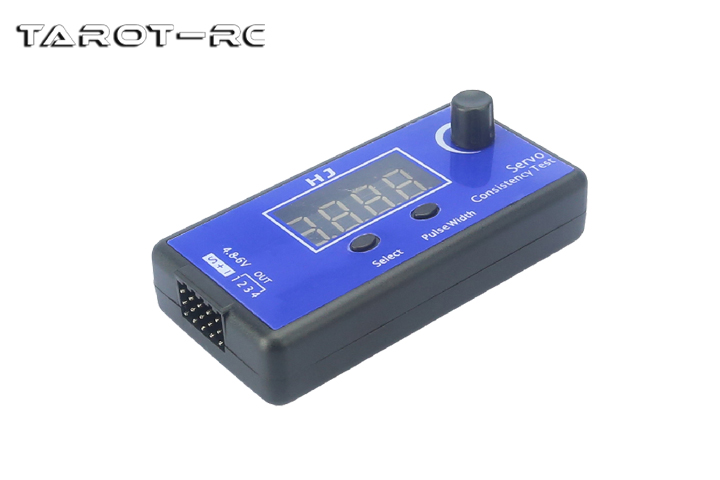

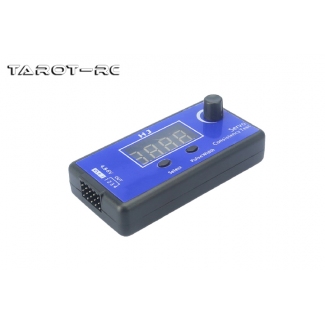

　此款舵機測試儀能夠很方便的檢測和設定伺服器的虛位，抖動和中位。
同步輸出控制伺服系統和用於的性能進行比較轉向 器,精確的轉向伺服控制輸出信號
2微秒(1毫秒=1000微秒)，測試舵機是能夠應對微妙的變化。 可顯示PPM信號測試功能
，用PPM 信號測試功能在顯示輸入的PPM 變化，同時輸入的PPM信號同步輸出到舵機上。

產品參數：
輸入：DC 4.8-6.0v
輸出信號寬度：800-2200us
尺寸：75*34*25mm
重量：26.5g
操控模式方式：手動、自動、中位
脈衝寬度設置：50HZ、125HZ、250HZ

使用說明：
參照產品接線圖紙，接線端左邊供電部分4.8-6V電壓輸入，右邊4路信號
輸出(上中下分別為"信號S"、"正極+"、"負極-")，可接4個伺服器。

[Select]按鍵：
1：通電自動進入[S-1]手動模式(Manual)，且處於20微秒/50HZ的模擬伺服信號周期，旋轉電位以增大或減少信號寬度
2：按[Select]按鍵一次進入[S-2]模式，為[中位模式]測試
3：繼續按[Select]按鍵一次進入[S-3]模式，為[自動模式]測試
4：繼續按[Select]按鍵可重新切換回[S-1]手動模式，並依次循環。

[Pulse Width]按鍵：
1：通電自動處於20us/50HZ的模擬伺服信號周期
2：按[Pulse Width]按鍵一次，進入8us/50HZ的數字伺服信號周期
3：繼續按[Pulse Width]按鍵一次，進入4us/250HZ的數字伺服信號周期
4：繼續按[Pulse Width]按鍵一次20us/50HZ，並依次循環。

產品規格：
舵機測試儀×1
