GR10547

請注意，本產品為套件裝，需自行組裝調適，下標前請先確認有組裝能力在行下標購買!!

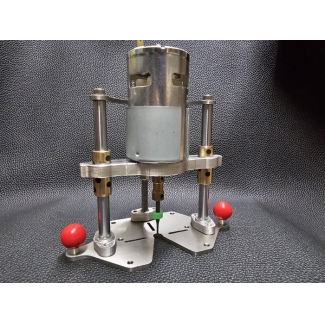

迷你修邊機，3mm 不鏽鋼底板+8mm 6061-T6 鋁合金主體，多規格馬達固定孔適合多數常用馬達!!
可輕鬆雕刻玻纖、碳纖板、軟金屬、塑料、木板，不建議雕刻碳鋼、不鏽鋼，是因為人類的手不夠
穩，容易發生跳刀危險!!

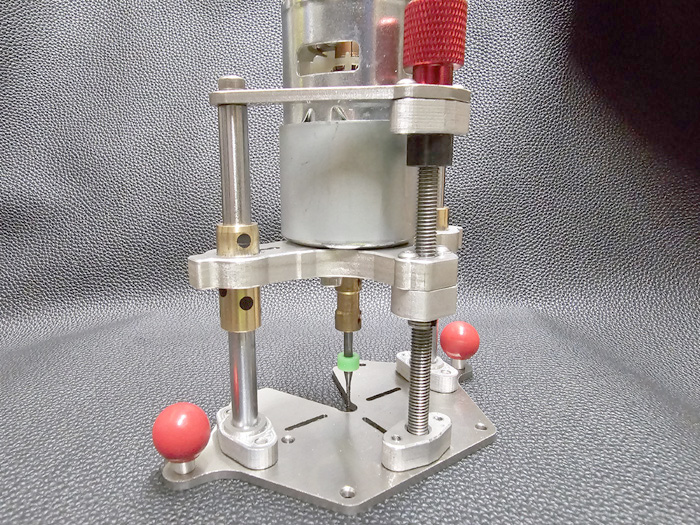

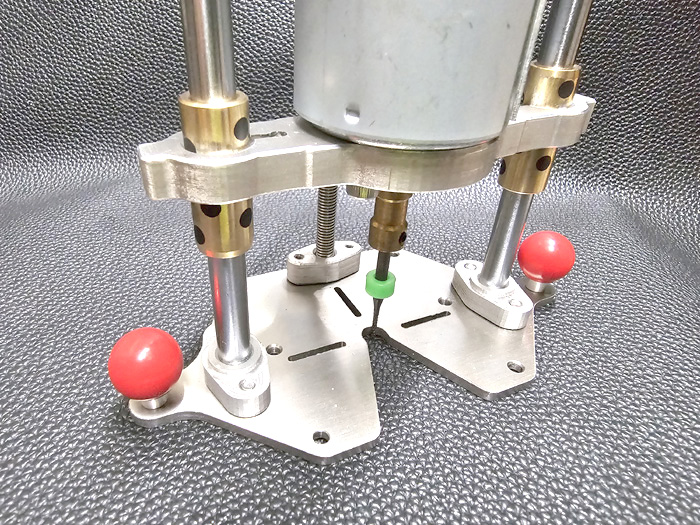

採用 M6 螺桿，牙距為 1mm，所以手擰螺母每轉一圈，則上向上或向下移動 1mm，非常容易修正
下刀深度。

若購買搭配本站 795 馬達版本，該電壓為 24v 時 12000rpm，12v 則為 6000rpm 切割碳纖板 或 玻
纖板時建議使用 12000rpm 轉速，並開啟吸塵器 或 加水切削，避免粉塵吸入肺部，難以排出，影響
身體健康!!

切割塑料版則將電壓改為 12v 或加裝調速器，降低主軸轉速，避免刀具溫度太高，融膠沾黏刀具，
影響切割!!

正確的轉速除了有效加強切割速度外，也可避免刀具磨損，或溫度急速升高，以高速鋼為例，當溫度
上升到 250 以後，刀具的硬度就會開始驟降，當溫度達到 500度以後刀距就會完全退化，就會失去切
削功能!!

所以切削時一定要留意切削時的溫度，刀具冒煙、發紅都是不正常的切削作業!!

日後可能因模友建議進行修正或外觀異動，但在功能不變原則下，我們會盡量即時更新照片，若收到
的產品與圖片有小小差異時，敬請理解與見諒!!

我們可以保證機架主板底板等 cnc 切削的精度控制，但光軸、滑套大量生產多少都會有正負公差所以
往往需要組裝技巧彌補，面對雕刻機的左邊空位是較精準的，因此組裝時先鎖緊左邊光軸後，再鎖右
邊，因為右邊的螺絲孔我們有加大 0.1~0.2mm 間隙，以便讓您組裝時可以修正公差!!

組裝後有點緊度是最好的，才不會在進行切削時因震動而跑位，在牙桿或牙套位置塗上阻尼膏也是一
種不錯的方法!!

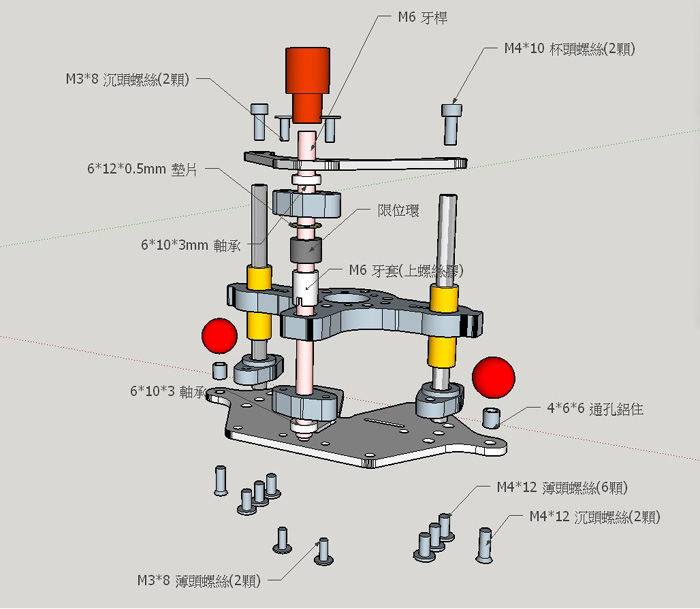

套件內容:
單機架(不含馬達)
01.3mm  不鏽鋼底板 *1
02.3mm 不鏽鋼頂板 *1
03.8mm 6061 鋁合金馬達固定主板 *1
04.8*100mm 不鏽鋼光軸 *2
05.M6*120mm 不鏽鋼牙桿 *1
06.M6 手擰螺母 *1
07. M4*10 杯頭不鏽鋼螺絲 *2
08. M3*12 圓頭不鏽鋼螺絲 *2
09. M3*16 圓頭不鏽鋼螺絲 *2
10.6*10*3 軸承 *4
11.牙桿用軸承固定座 2
12,M6不銹鋼牙套+固定座
13.4*6*6 空心鋁柱 *2
14.紅色塑料圓球 *2
15.M4*12 薄頭螺絲 *6
16.M3*12 薄頭螺絲 *2
17.M4*12 小頭皿頭螺絲 *2
18.6mm限位環 *1

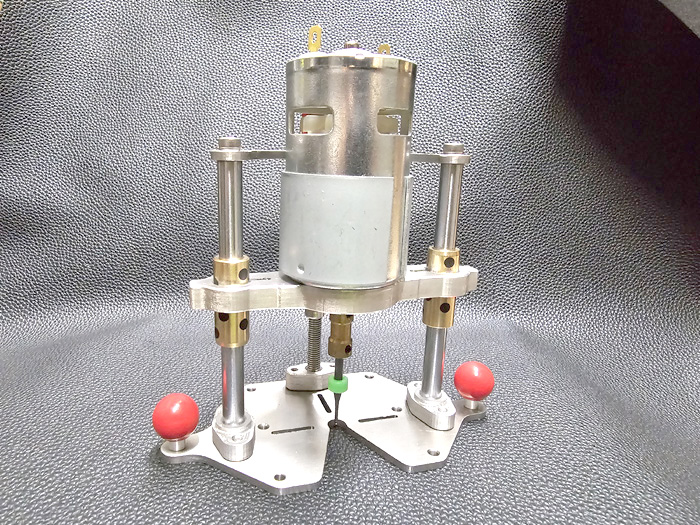

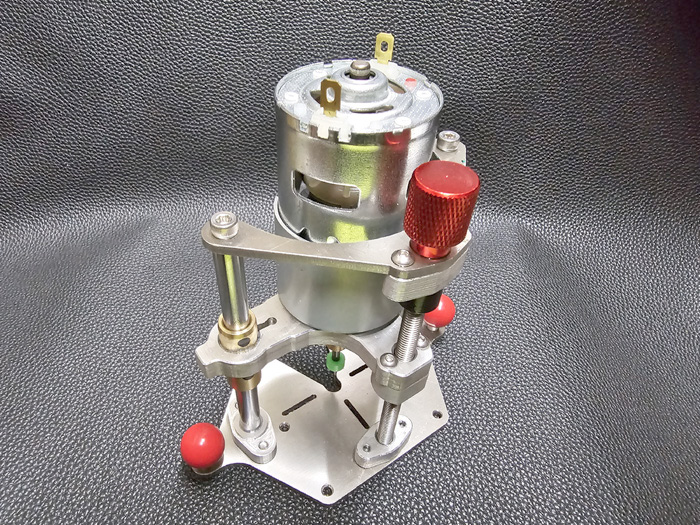

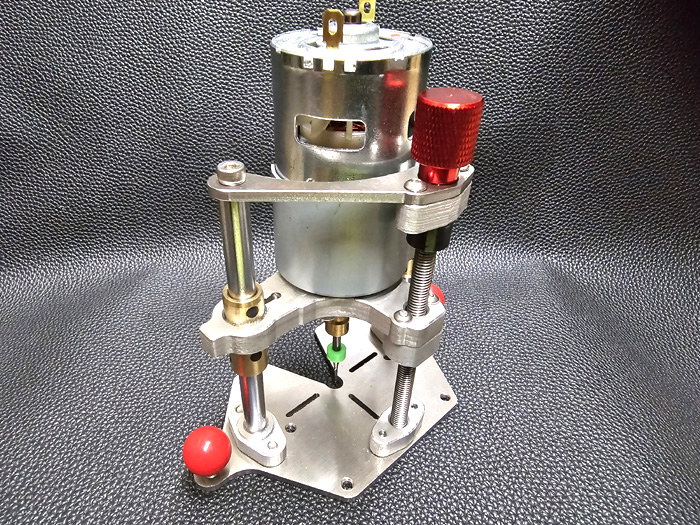

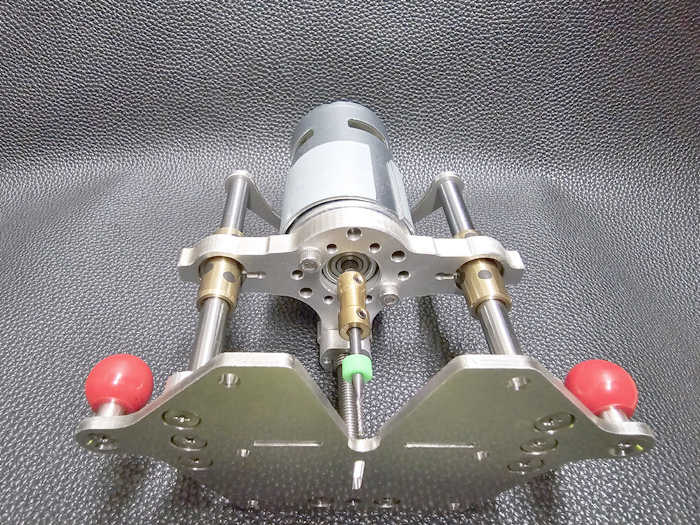

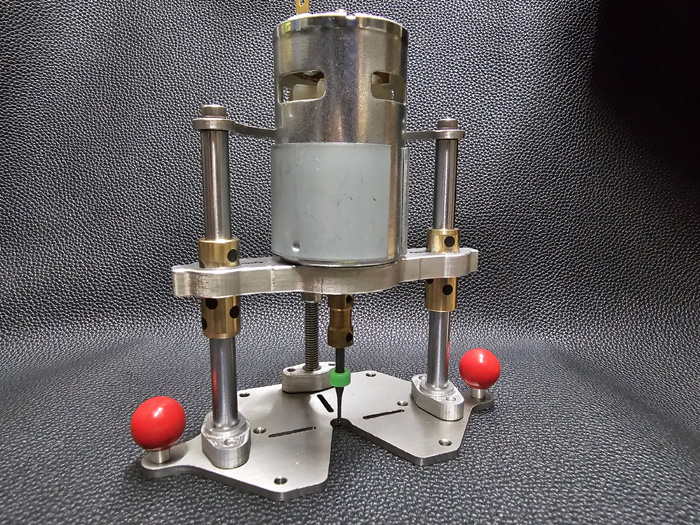

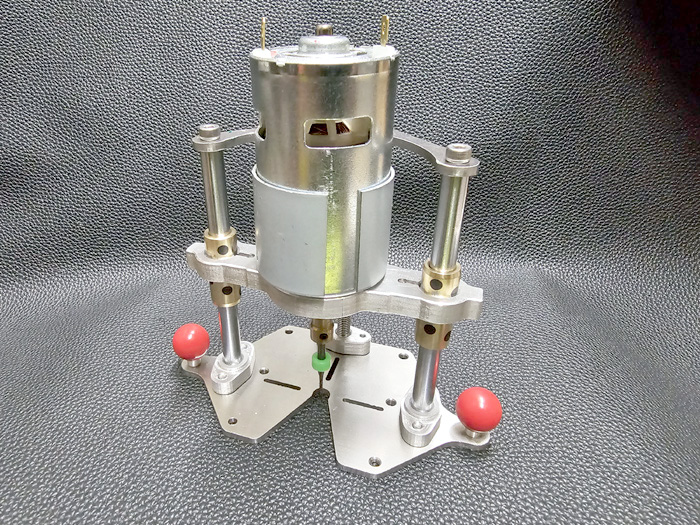

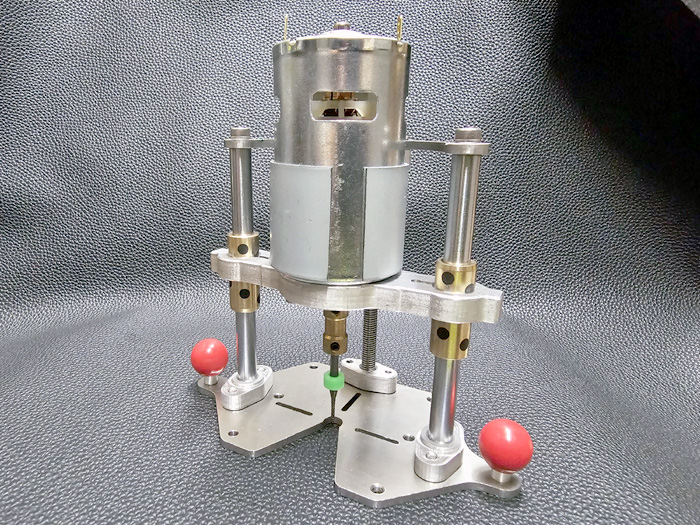

機架 + 馬達
除上列單機架版配件再加
1.DC 24V 795 12000rpm 有刷馬達
2.M4*12 不鏽鋼螺絲 2
3.5轉 3.17mm 銅質聯軸器
3 2mm 玉米銑刀 *1
(聯軸器的同心圓精度無法跟 cnc 或鑽床的刀具夾頭相比，若需進行精密切割，請留意這部分的誤差值)

自備馬達建議：
1.直徑 45mm 以下內轉馬達，無刷尤佳
2.電壓不要低於 12v，低電壓的馬達扭力低，容易堵刀
3.馬達直徑越大，或長度越長，扭力就越大
5.有刷馬達比無刷馬達聲音大，且震動也大，若需精細雕刻時，建議採用無刷馬達

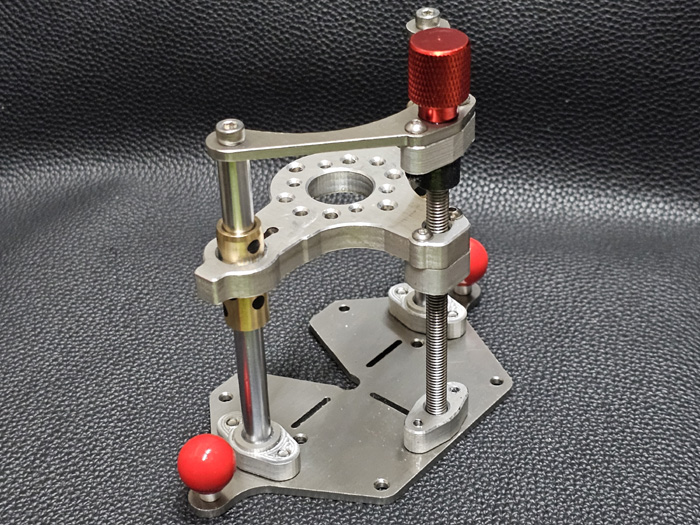

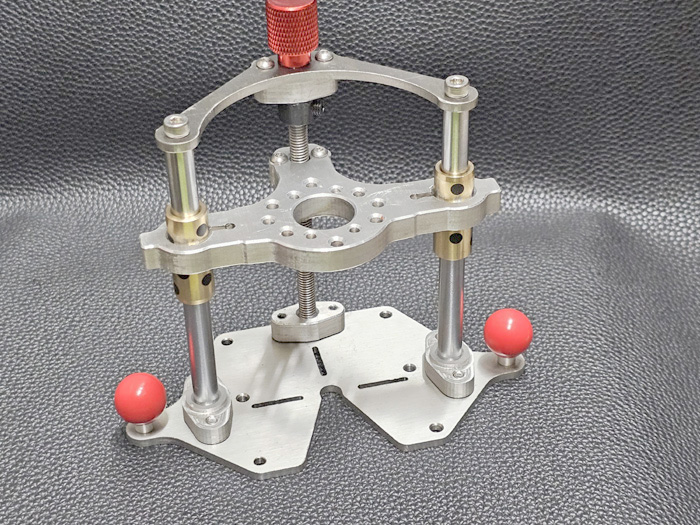

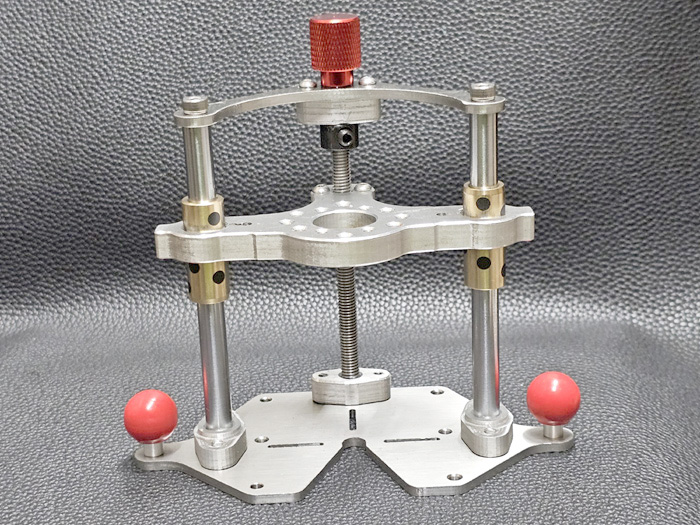

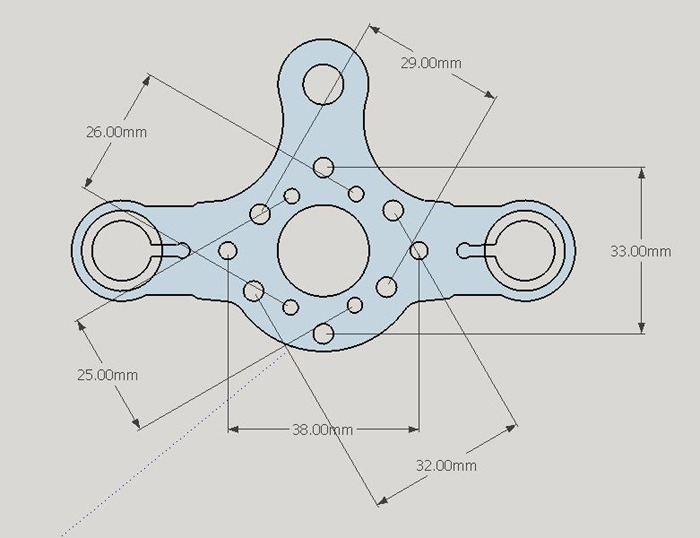

適用多種規格馬達固定孔
