GR5325-03常見到飛友都直接從主電池接平衡線來供給攝影機與圖傳使用,或另外背一顆 3S 的電池,但這是很不妥的作法,這會讓電池不平均供電,加速電池老化,這其中的3 CELL 也會特別容易損壞!!
而且 3CELL 的電壓隨著馬達耗電及飛行電壓高低差、不穩定的電壓對於攝影、圖傳裝置都是不利的環境!!
強烈建議您利用 GR5325 系列降壓板降壓,不但支援模型 2S ~ 6S 電池直接使用,又能穩定的提供 12V 的電力給 fpv 圖傳裝置,而且簡化配線,還可以提供給其他 LED 用電!!
產品描述:
汽車啟動時電壓會被拉低到7V以下或更小,發動機在高轉速時電壓高達15V或更高。
航拍取 12v 電壓,不少人也都由平衡線取電,電電壓並非平穩的 12v 供電,都會隨著油門的上下起伏產生變化,對於工作於12V的電器很難正常工作,此自動升降壓模塊解決了這個問題,不管輸入電壓是5V還是12V或32V,輸出均可穩定的在您所設定的電壓數值。
● 。超寬輸入電壓5V~32V
● 。超寬輸出電壓1.25V~35V(具有自動升降壓,工作範圍內,任意電壓輸入均可穩壓任意電壓輸出)
● 。內置4A高效MOSFET開關管,使效率最高達94%。(LM2577電流僅3A)
● 。超高開關頻率400KHz,紋波更小,體積更小。(LM2577頻率僅50KHz)
應用領域:汽車穩壓、太陽能光伏發電、風力發電等電壓不穩定的應用。
航拍圖傳系統、雲台相機 12v 、LED 3V 供電等,都可以提供精準且穩定的電壓。技術參數:
型號規格

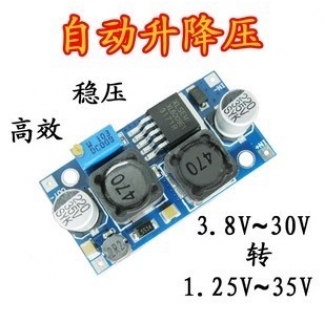

DSN6000AUD 。自動升降壓模塊
模塊性質
非隔離升壓(BOOST)
整流方式
非同步整流
輸入範圍
3.8V~32V
輸出範圍
1.25V~35V
輸入電流
3A(最大),空載18mA(5V輸入,8V輸出,空載小於18mA。電壓越高,空載電流越大。)
轉換效率
<。94%(壓差越大,效率越低)
開關頻率
400KHz
輸出紋波
50mV(電壓越高,電流越大,紋波越大)
負載調整率
±。0.5%
電壓調整率
±。0.5%
工作溫度
-40℃~ +85℃

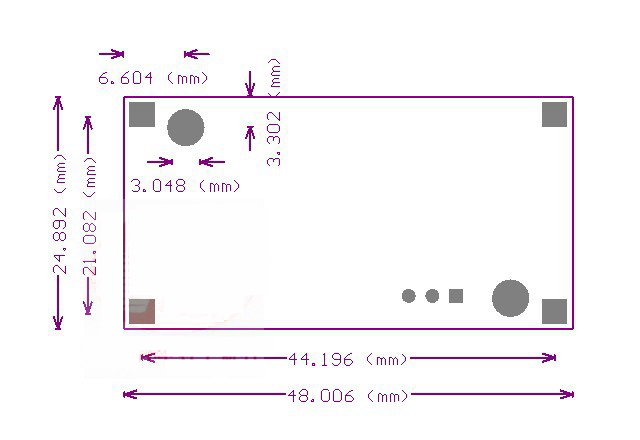

外形尺寸
48mm * 25mm * 14mm(長*寬*高)
。
。
