JK-100B

這款新款的比黑色舊款的，印刷標示的更清楚、明確，且正反兩面都有，不會像前一版只印單面，總是焊好翻過來後才發現焊錯了!!




兩面的電路是相通的，所以[ˊ可以隨心所欲要焊正面還是反面，還是主電源在正面，電變在反面都可以!!



 。

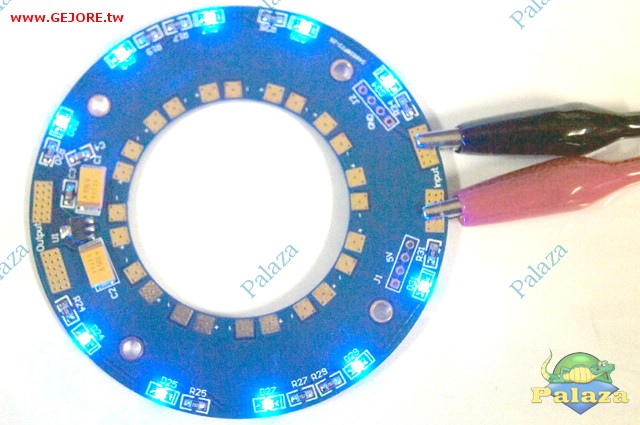

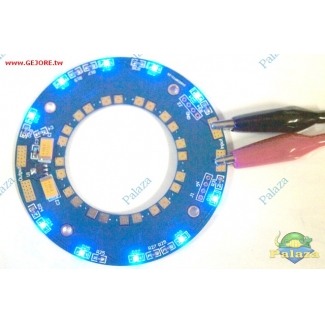

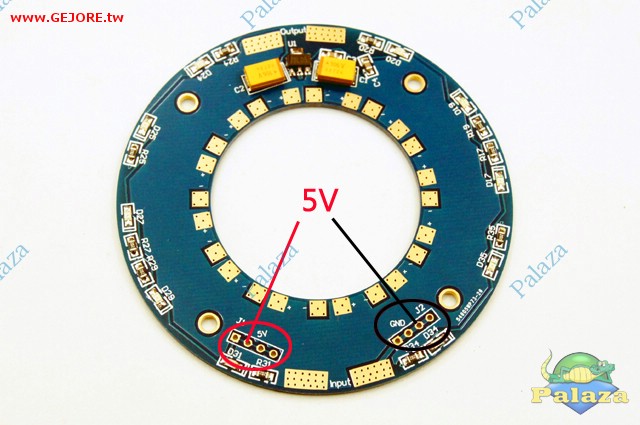

圓形電調彙集板，具有12個電調焊盤，2組主電源輸入，一組 5v 降壓，適合軸距800以下電流不超過100A的多軸機架!

供電輸入：1組
供電輸出：1組
電變輸出：12組
最大耐流：100A
產品淨重：13g

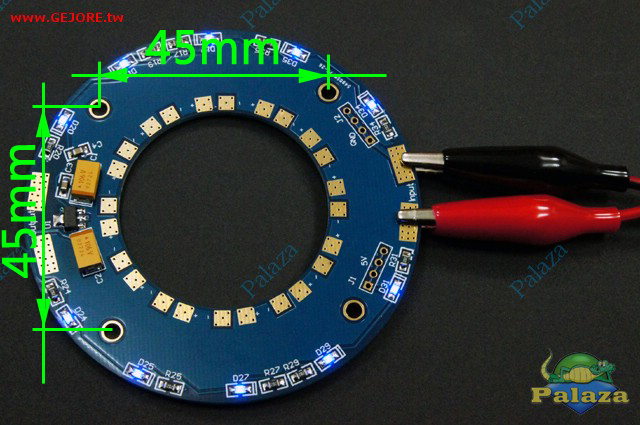

外形尺寸：外徑 77mm 內徑 40mm
最高支持電壓: 6s (超過會燒燬led降壓芯片)

包裝：
J&。K 多軸電調彙集板(帶led) *1

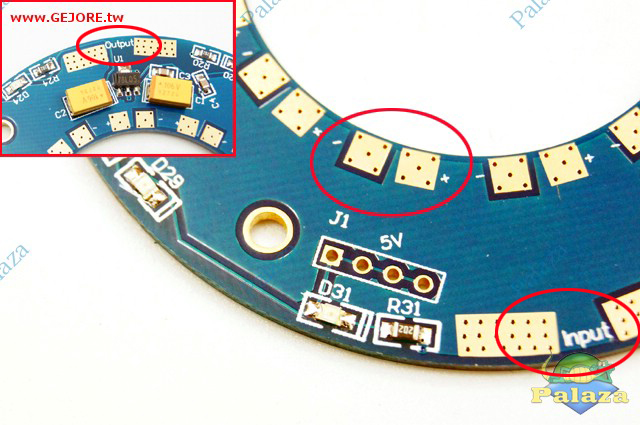

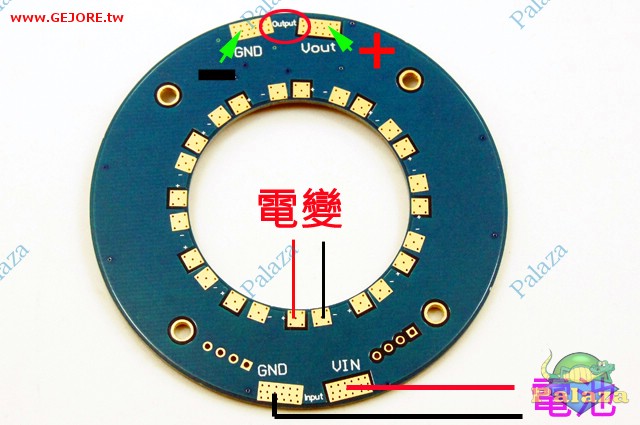

請注意電路板上印刷的文字都已有清楚標示每一個接點的正負極，輸入與輸出，若接反會導致 LED 燒毀!!
二極體也會被擊穿短路!!
 。
