GR5481-03這是一個非常實用,可以透過遙控器接收機作遠端控制的電子開關裝置!!
通常我們可以透過遙控器頻道(如第五通道?)就可以做到遠端 LED 的開關控制等但這僅限於 LED 只能用在 5V 油接收供電的情況下!!
如果您想運用在更多的範圍,例如 7.4V MP3 播放機,12V 攝影機電源控制,24V 魚眼投射燈控制時怎麼辦? 因為這些電壓都不是靠接收機就可以供應的電壓!!
這接線很簡單,杜邦頭直接接到接收機,這應該不會有問題!!
另兩個是 。 jst 插頭,這就是重點,這既然是一個電子開關,那這就是決定線路迴路是常開或是常關的狀態!!

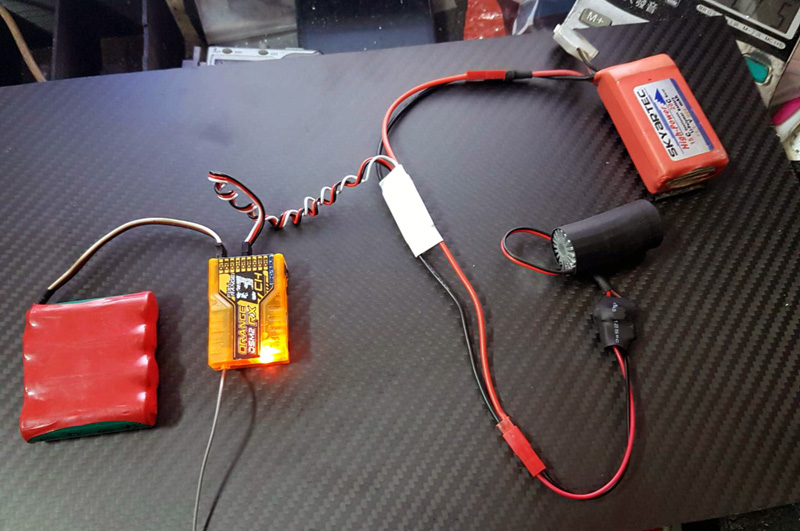

我來舉個例子,例如有一顆 12V 電池 &。 12V LED,首先將電池跟這塊版子的 jst 輸入端接起來,另一端 jst 再連接到 LED 就完成了!!
這樣我們就能利用遙控器的接收機來控制 12V LED 亮或不亮!!
可以運用的範圍相當廣泛,就靠您自己的創意與想法!!
性能穩定、電流大、控制簡單無需設置、兼容性強、應用廣 。 。 。 。支持高壓接收機 。 體積小 。 重量輕

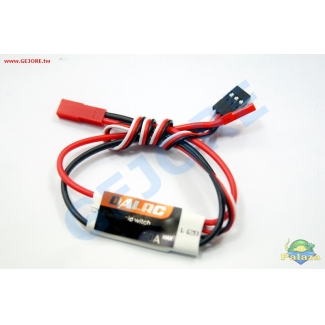

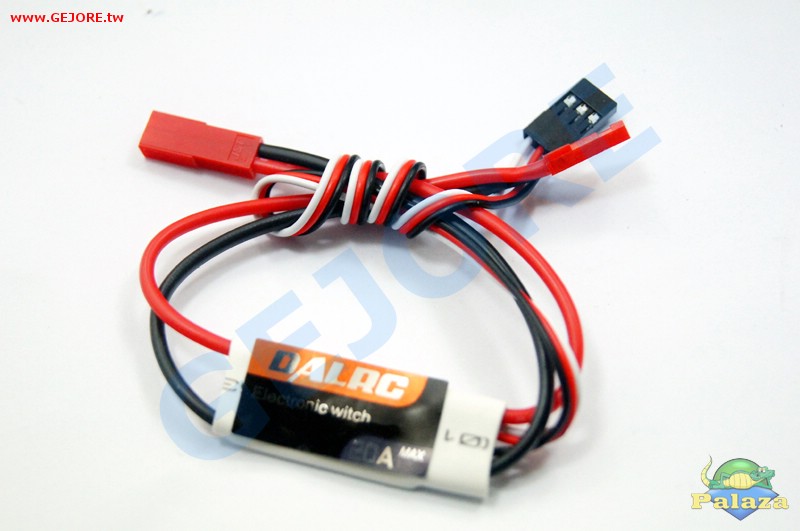

導線採用大電流 18AWG硅膠線,插頭為JST頭(輸入母頭,輸出公頭),信號線也採用超軟硅膠線材質,電源線總長度約20CM,開關重量約10G應用:
遙控模型車飛機 燈條 燈光的開與關 應用簡單方便 -插入開關通道
各種供電電源與受控設備的電源開關(斷開接通正極,共負極)
電子點火,拉煙,輸出級可以接電阻發熱絲 烏絲進行點火控制
電啟動控制後級加大繼電器
植保科技噴灑農藥的控制,水泵開關
使用方法:

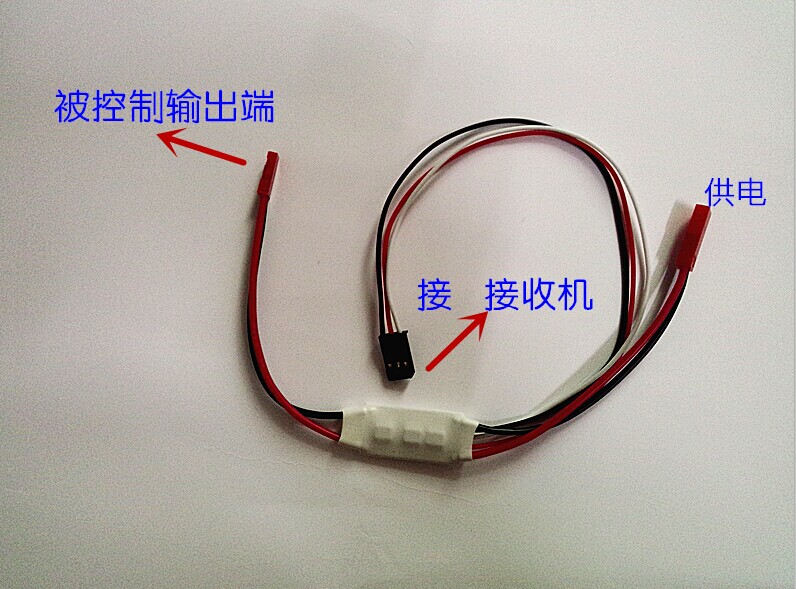

&bull。 將控制部分的接線插入接收機通道(如開關通道等)。
&bull。 開關部分的使用,將供電電源接在JST的母頭,輸出接被控制的設備即可。
&bull。 LED指示,當LED燈亮起表示開關接通,LED滅燈表示開關斷開。
&bull。 供電:控制部分使用接收機電(5V),開關部分(JST的輸入輸出)3.7V&mdash。28V
安裝注意事項:
正常情況下,第五動開啟時,繼電器的背面會有一顆藍燈亮起來(表示通電),關閉第五動時,藍燈也會滅掉!!
如果您切換第五動開關時,感覺都沒有反應,藍燈沒有亮起來,則請調整您的遙控器行程,例如 +100 不會亮時就調整到 +90....80...70...直到藍燈亮起來,再往下槳一點點就好(這時如果藍燈滅掉就是降太多了)!!
最底下有附上一段安裝影片,如果您再露天無法觀賞,請一價到我們官網此商品賣場查看!!
。
