GR5325-12溫馨提示:
有客戶反映模塊輸出電壓調節沒有作用,怎麼轉總是顯示與輸入電壓相同電壓!!
當您遇到這種問題時,這只是您沒有將顯示電壓切換為輸出電壓,所以您怎麼
轉動旋鈕電壓都看不出變化!!
請按一下這顆按鈕,將顯示電壓切換為輸出或輸入電壓,這樣就能正確顯示了!!
若以切換到輸出電壓模式時,仍看不出變化,那請先逆時針旋轉電位器10圈以上,
再使用模塊就可以正常調節電壓了,因為該降壓模塊出廠時,默認輸出電壓在20V
左右,可能與您的電池壓差過大,所以需要一次大量調節降呀!!

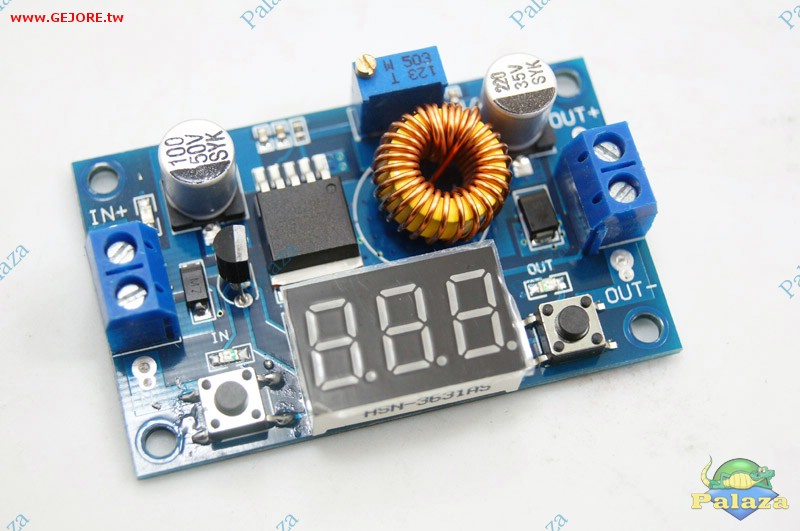

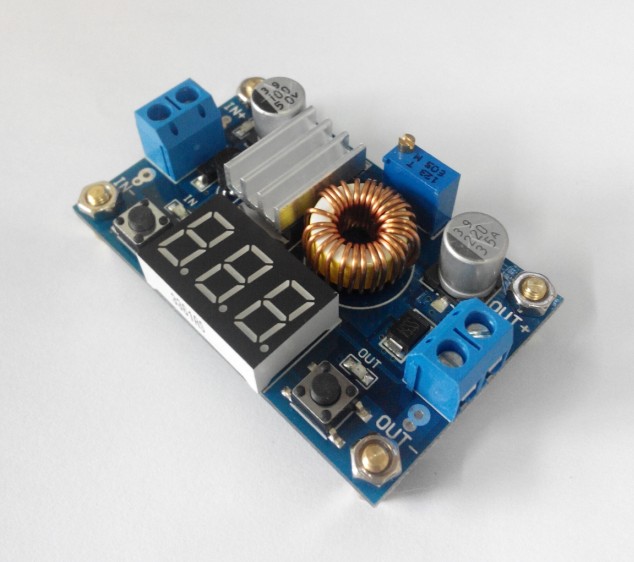

模組特色:
● 5A 大功率高效率降壓低紋波!
● 帶電源指示燈!

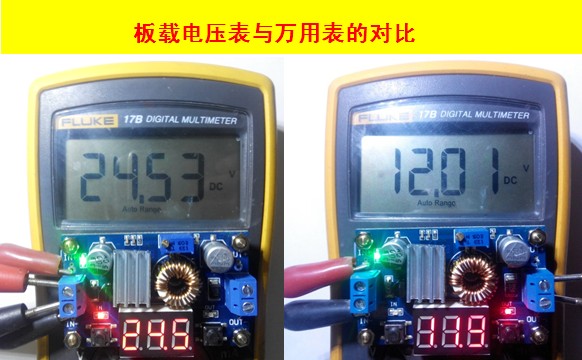

● 板載電壓表,電壓表可自校準,永遠不會存在電壓表不精準的問題!!
● 帶散熱片!

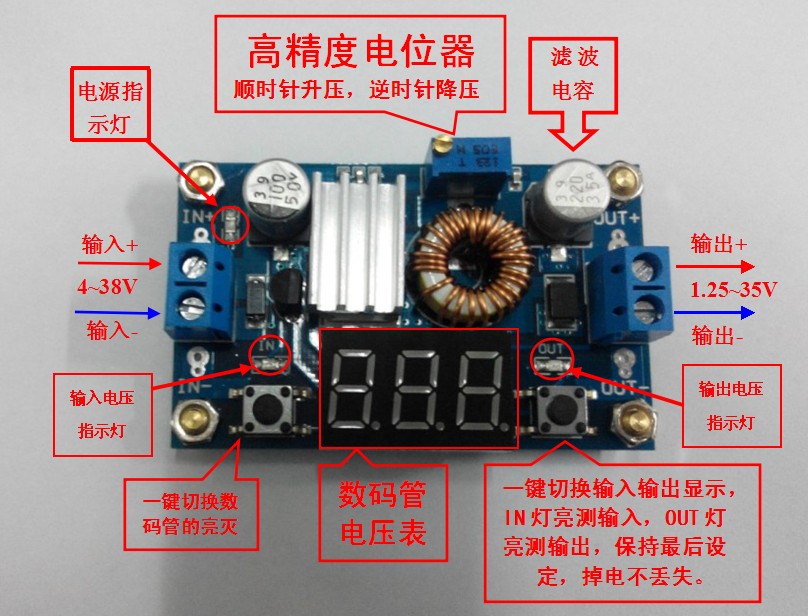

模組性能:
● 帶電源指示燈
● 帶電壓表顯示且電壓表可自校準採用了更先進的電壓微處理器,電壓表誤差±0.05V ,量程0~40V (注意:要保證電壓表準確性,請保證輸入電壓在4.5V 以上)

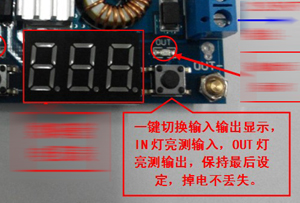

● 輕觸按鍵可切換測量輸入或輸出電壓,並有指示燈顯示正在測量的是哪路電壓,並且保存設定,即便是斷電再開機
● 電壓表可關閉,當不需要的時候輕觸左側按鍵即可輕鬆實現
● 帶接線端子,沒有烙鐵也可以方便使用,並且保留銲線接線點
● 輸入電壓4.0~3 8 V ( 輸入的電壓須比輸出電壓高1.5v 以上)
● 可調輸出電壓範圍1.25V ~3 5 V 連續可調( 輸入電壓須比輸出電壓高1.5V)
● 輸出電流可達5A ,建議在4.5A 內使用
● 輸出功率可達75W

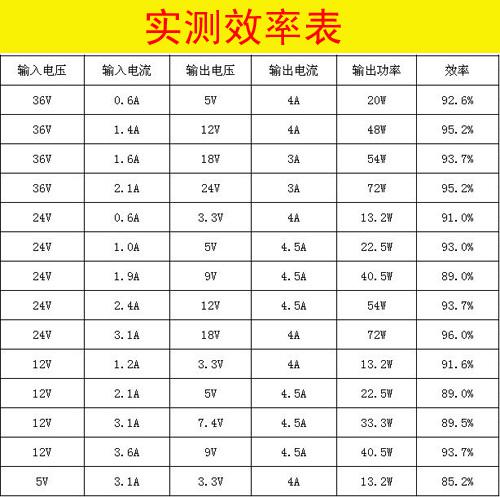

● 轉換效率高,可達96% (效率與輸入、輸出電壓、電流、壓差有關)
● 負載調整率S (I )&le 0.8% ,電壓調整率S (u )&le 0.8%
● 具有過熱保護和短路保護功能
● 尺寸 6 0 *3 7 *18mm
● 重量 28 g板載電壓表自校準方法:
1. 板載電壓表顯示輸出電壓時,長按右側按鍵2 秒後鬆開,電壓表和輸出電壓指示燈&ldquo OUT &rdquo同步閃爍,此時進入輸出電壓調整模式同理,在電壓表顯示輸入電壓時,長按右側按鍵2 秒後鬆開,電壓表和輸入電壓指示燈&ldquo IN &rdquo同步閃爍,此時進入輸入電壓調整模式
2. 輕觸右側按鍵,電壓升高一個單位,輕觸左側按鍵,電壓降低一個單位由於一個單位的電壓值小於0.1V ,所以您需要連續按動1-5 次才能看到電壓表變化了0.1V ,具體連續按鍵幾次取決於當前顯示的電壓值,當前顯示電壓越高,按動的次數越少
3. 電壓調整完畢後,長按右側按鍵2 秒後鬆開,此時即可退出電壓校準模式,所有參數設置自動掉電保存註:此種調節方式您只需校準一次便可在整個電壓量程上得到精準的電壓值,此功能是為了滿足您更高的精度要求而設計,請放心使用
應用範圍:
本模塊可以應用在輸入電壓高於輸出電壓的降壓領域,如蓄電池、電源變壓器、DIY 可調穩壓電源、24V 車載筆計本電源、工業設備降壓、12V 轉3.3V ,12V 轉5V ,24V 轉5V ,24V 轉12V,36V 轉24V 等
