GR6391-07

目前穿越機上設備，圖傳能2~4S供電，可直接從電池取電，OSD可用5V供電，但多數攝像頭工作電壓在7~13V，很少的能到15V，在使用4S電池時，超出攝像頭電壓範圍。

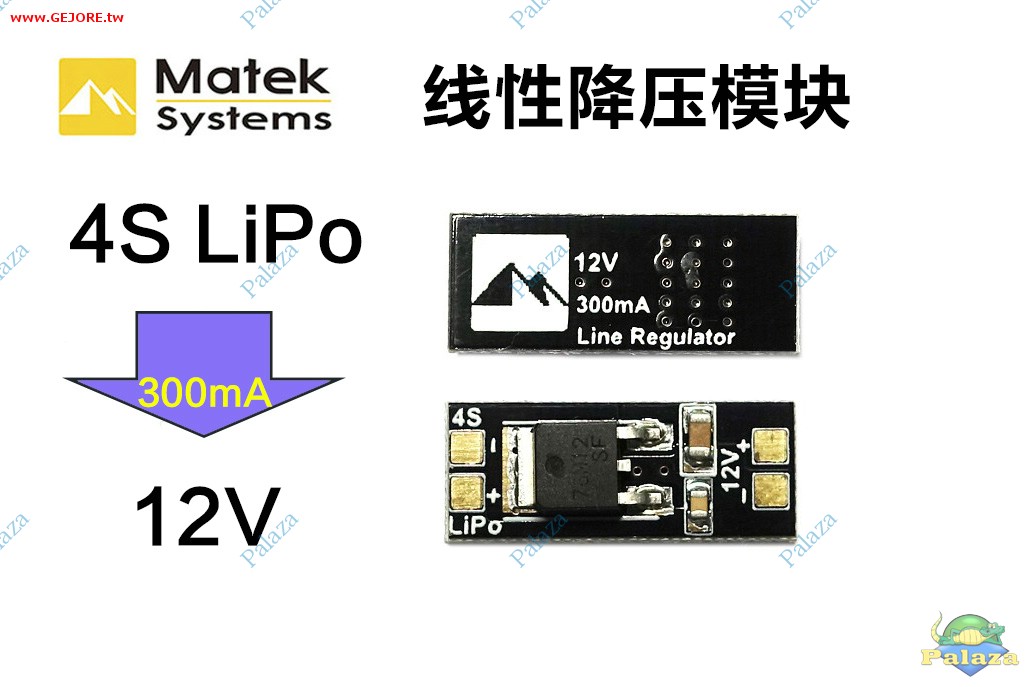

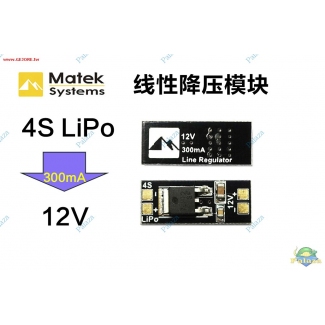

可用這款線性模塊把4S電池電壓穩壓到12V，便於給攝像頭供電。

相比開關BEC12V，線性穩壓具有極低的紋波，不會對圖像信號產生干擾。 。

 。

 。

輸入電壓：13~17V， 4S LiPo電池

輸出電壓：12V，穩壓精度2.5%

輸出電流：持續300mA

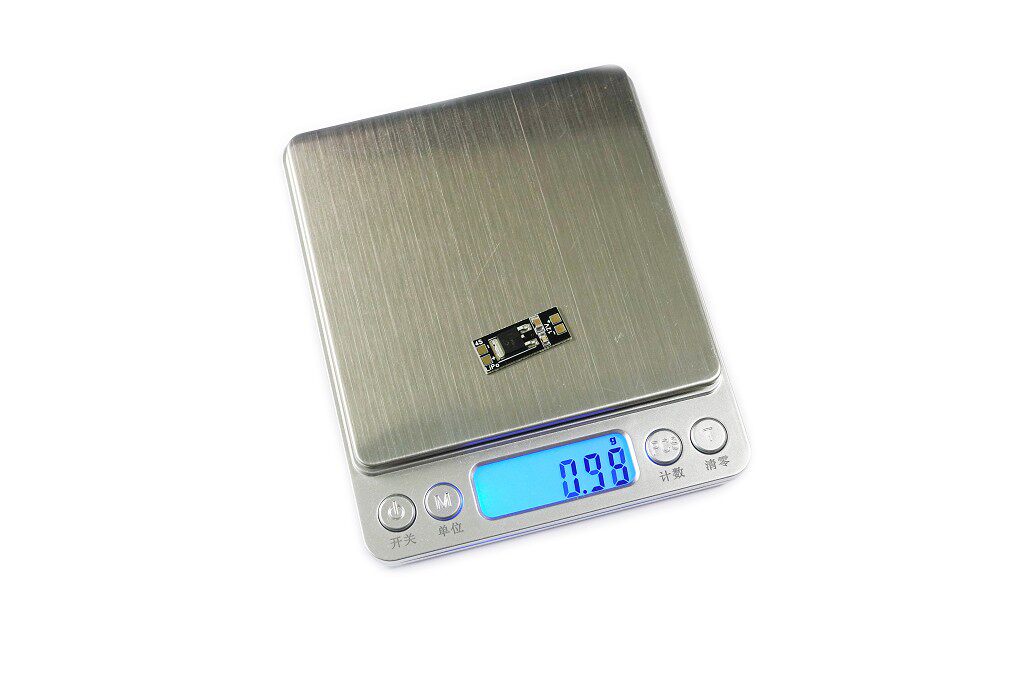

尺寸重量： 25*10*3mm， 1g 。

 。

 。

室溫25度，16V輸入，12V輸出300mA，5分鐘，實測最高溫度58度

攝像頭工作電流一般只有幾十mA，穩壓芯片不會產生很大熱量。

最多還可以接一個12V 1.5W以內的LED燈條。

如3S和4S混用，穩壓芯片也支持3S電池，輸出電壓=3S電壓-1V，比如電池電壓為12V，實際輸出11V，攝像頭仍然能正常工作。

輸入輸出焊好線後，套熱縮管絕緣。

 。

 。

 。
