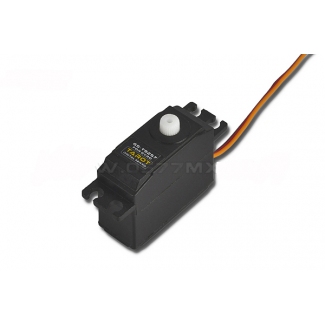

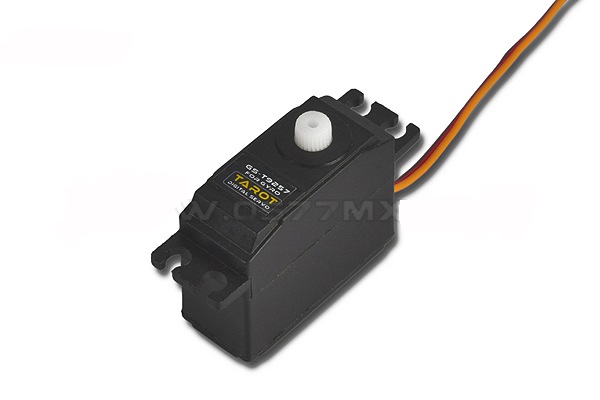

GT2301-01

註：此舵機為1520US 333Hz寬頻舵機，陀螺儀不正確的設置有可能導致舵機燒燬。舵機出廠設置為反向

控制系統 Positive PWM control 1500 usec Neutral

工作電壓 4.8V ~ 6.0V

工作環境 -20C°。~ +60C°。

測試電壓 At 4.8V At 6.0V

最小扭力 2.8 kg.cm 3.4 kg.cm

最大扭力 3.8kg.cm 4.2kg.cm

速度0.08 sec / 60 deg at no load 0.07 sec / 60 deg at no load

空載 電流250mA at stopped 300mA at stopped

負載 電流1800mA at no load 2200mA at no load

壽命 15000 times

舵機 角度60°。±。10°。

馬達 空心杯馬達

電位器 FET 驅動

放大器類型 數字控制

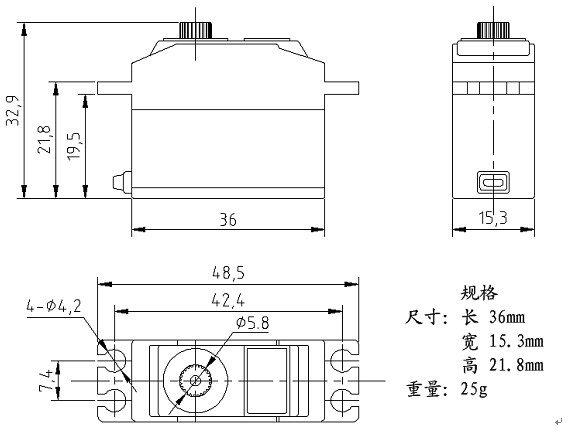

尺寸 36.0*15.3*21.8 mm

重量 25g

軸承 雙滾珠軸承

齒輪 塑膠齒輪

舵機 外殼材料尼龍加纖

線長 280mm

線材型號 26AWG （超耐磨光面硅膠線）

舵機線(黑) 負極

舵機線(紅) 正極

舵機線(白) 信號
