GR7469-04

本調速器技術極為先進，效率高，力矩大，發熱小，已經多次改版，已廣泛應用在工業生產中。
與同類產品相比，我司產品用料足，做工細，質量保證！

直流電機調速器
 。 。 。 。 。 。 本調速器可以控制電機的轉速從 10%-100% 之間無極變化，技術先進，效率高，力矩大，發熱小，已經多次改版，已廣泛穩定應用在工業生產中

產品技術指標：
1)工作電壓:DC12V-DC36V寬範圍，最高可達40VDC
2)最大瞬間輸出電流:10A
3)輸出功率：電壓*電流=功率
(12V時瞬間最大輸出功率120瓦)
(24V-36V時瞬間最大輸出功率200瓦）
　　長時間運轉負載電流不要超過5A超過需加風扇強制散熱，短時間工作可用到10A峰值電流
控制功率：電壓*電流=功率
（12V時的功率是12*10=120W..........36V時最大功率200W)(客戶在選擇調速器的時候建議留有足夠的余量，比如說電機是100W建議選擇200W調速器。)

4)PWM佔空比：10%-100%（關鍵參數請您注意！）
5)PWM頻率 。 ：13khz

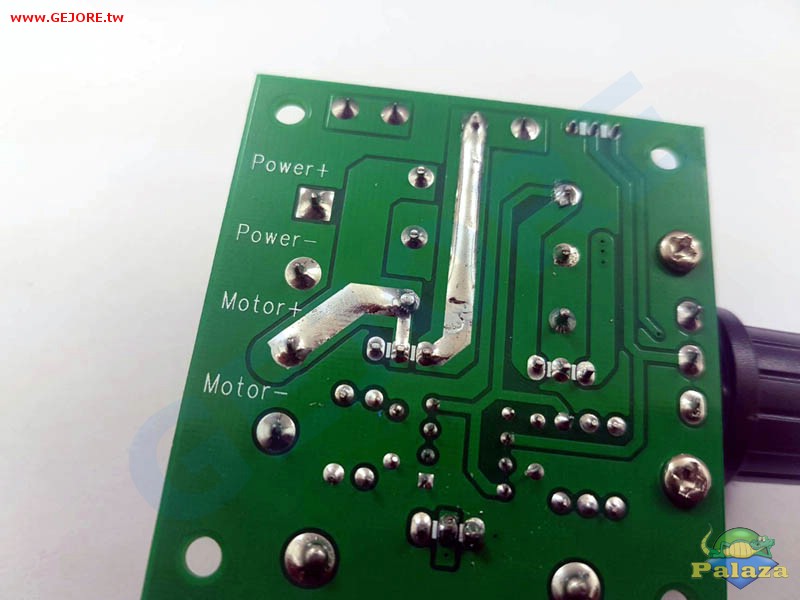

6）POWER+ 接輸入電源正，POWER-接輸入電源負。MOTOR+接電機正極，MOTOR-接電機負極。

產品特點：
電路板使用KB軍工級板材！
芯片均使用進口原裝，絕非國產IC、拆機、翻新可比。
進口50V1000uF大電容。相比其他種類調速器100-220uF的容值優勢明顯。板載10A保險絲，保險絲為5*20mm標準尺寸，這種保險絲容易買到、容易替換，萬一燒斷了，不用愁，手到擒來換上！
功率管使用IRF2807這個大牛。（參數漏極電流Id 最大值:82A。電壓Vds 最大:75V。開態電阻， Rds(on):0.013ohm）。
端子使用8500 大電流端子，標號300V20A！
電位器可以拆掉換成外置連線式，接口已經備好，不用再拘泥與電路板位置。
注意必須接電機才能調速，這個不是電源轉換模塊，不是說接入電壓，直接空載就能用萬用表在輸出量到電壓變化。

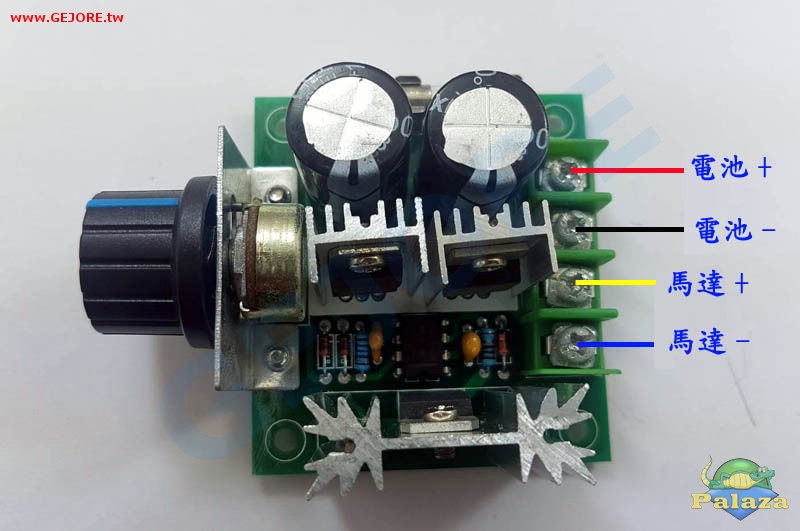

接線示意圖：

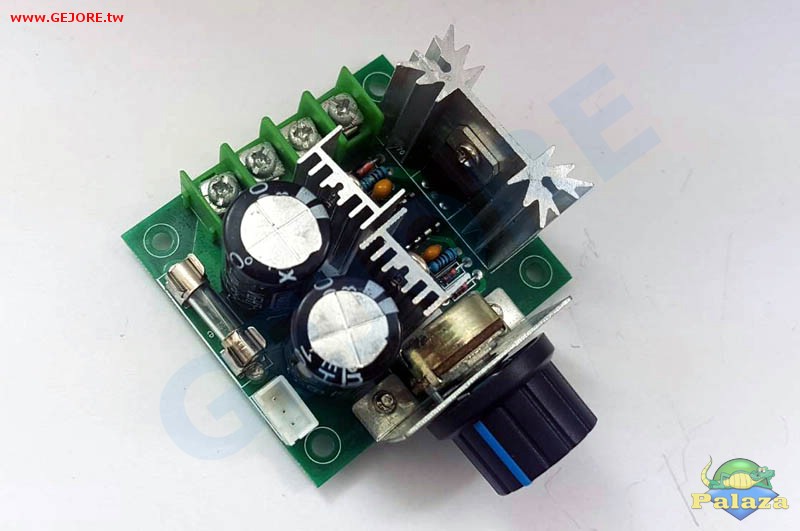

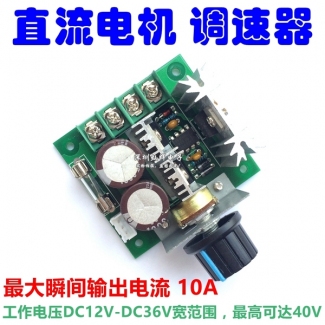

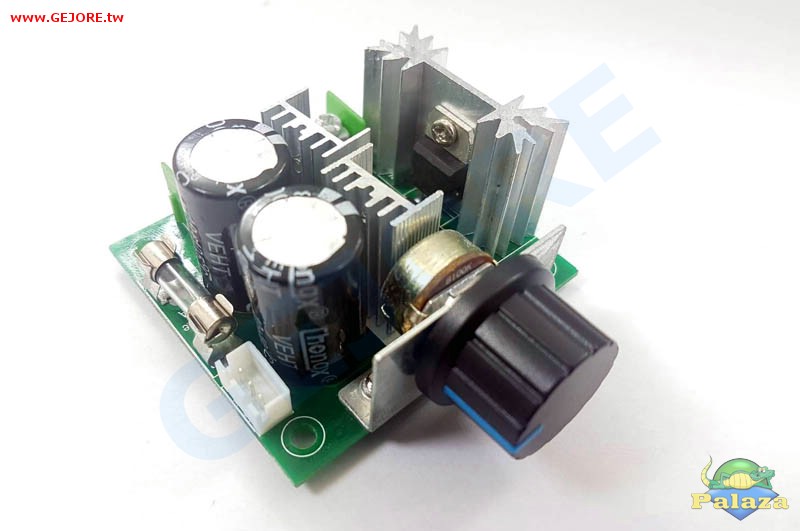

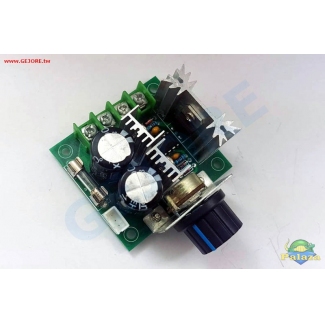

產品實物圖：
