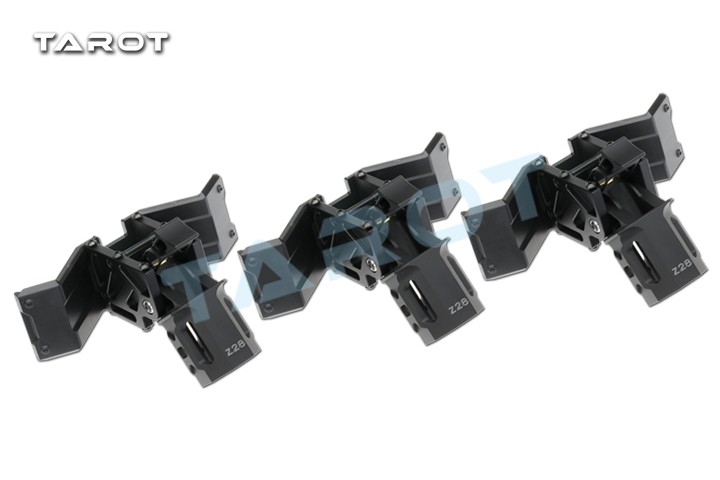

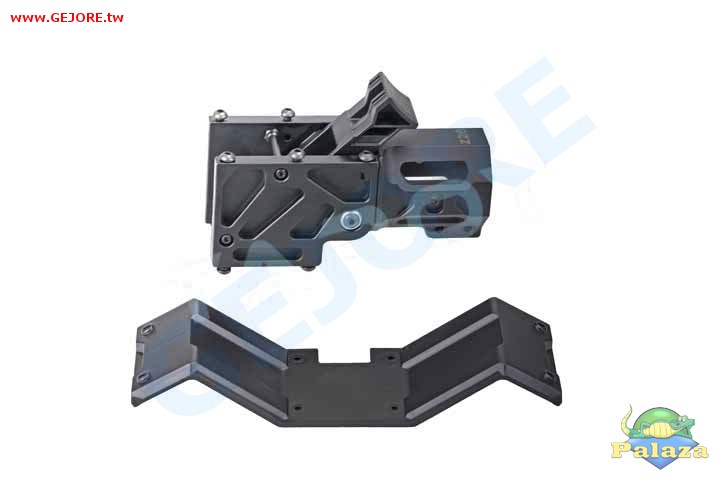

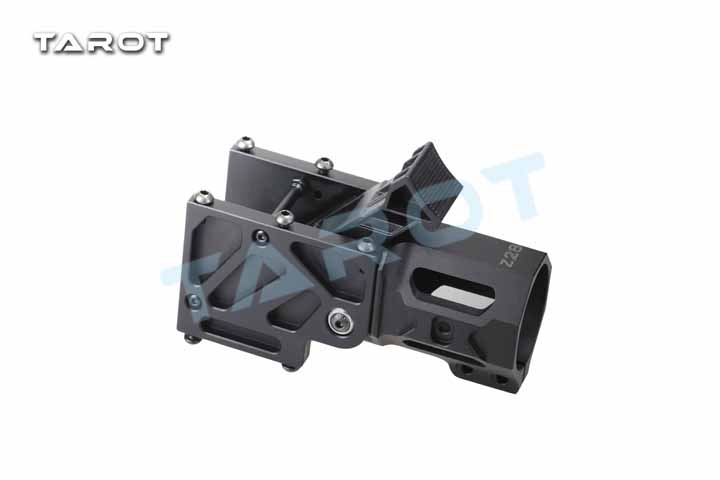

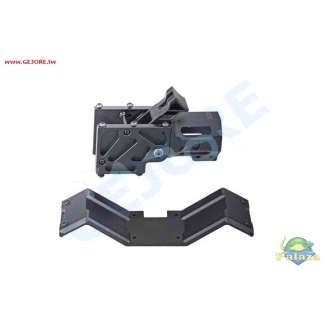

GT28A1

 。

 。

 。

 。

 。

 。

產品說明：

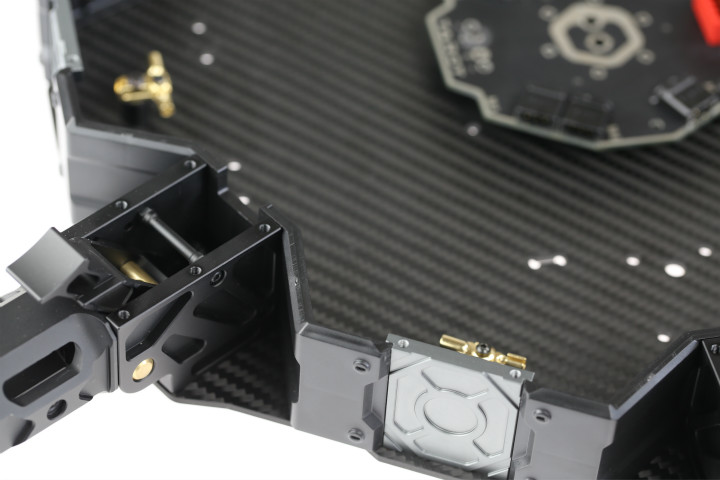

　適用於管徑Φ28mm的四軸/六軸/八軸多旋翼無人機使用，採用按鈕式解鎖，一鍵解鎖自動摺疊，使用方便簡單，收放自如。
　鎖緊機構能根據機臂震動，自動單向鎖緊閉功能。

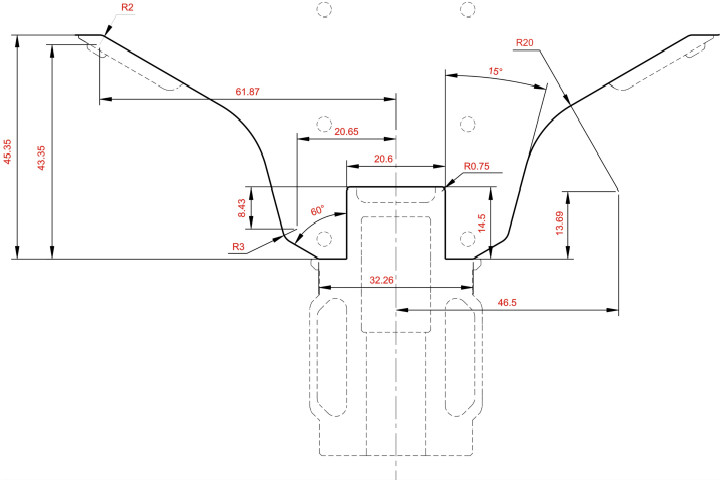

　獨有的摺疊座防水密封擋板設計，能讓這種雙層碳板結構的無人機，不再擔心防水問題（邊緣需塗抹防水膠），符合工業級無人機的需求。
 。 。 。 整體使用6061-T6鋁合金超硬鋁合金材質，高精度多軸CNC加工。
　X4Ⅱ/X6Ⅱ/X8Ⅱ等機型可以直接安裝，免費提供以上機型上下碳纖蓋板CAD圖紙，達到原廠組裝品質。

　CF cover plate CAD drawing 。 : Download
　碳纖蓋板CAD圖紙:  。點擊下載

相關產品編號：
　Z25摺疊機臂座/啞黑 。 。 。 　 。 。 。 GT25A1
　Z25摺疊機臂座/5度傾斜 　 。 。 。 GT25A2
　Z28防水摺疊機臂座/啞黑 　　 GT28A1
　Z28防水摺疊機臂座/5度傾斜　 GT28A2
　Z30防水摺疊機臂座/啞黑 　 。 。 GT30A1
　Z30防水摺疊機臂座/5度傾斜 　GT30A2
　Z28/Z30金屬連接板 。 。 。 。 。 。 。 。 。 。 GT28A3

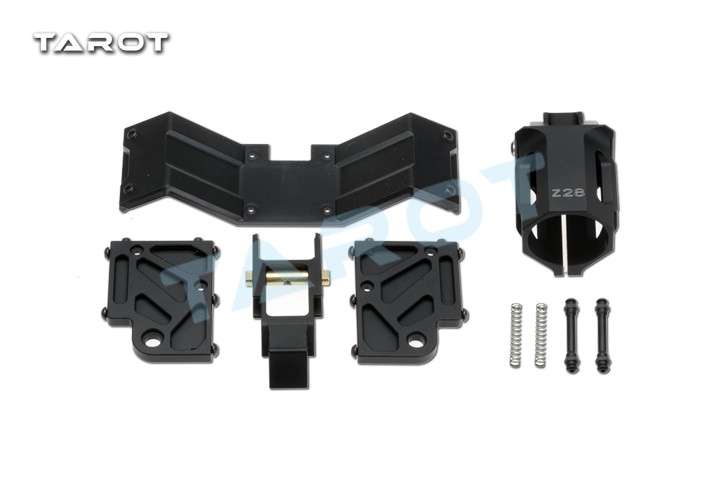

產品規格：
　塑料防水擋板×。1（132×。24×。43mm）8.8G
　金屬左支撐板×。1（54.5×。40×。5.5mm）19.0G
　金屬右支撐板×。1（54.5×。40×。5.5mm）19.0G
　M3.0×。5mm半圓頭內六角螺絲×。10
　M2.0×。5mm杯頭內六角螺絲×。4
　Φ4×。26mm彈簧×。2
　H5×。27mm六角鋁柱×。2
　M2.0×。5mm半圓頭內六角螺絲×。4
　解鎖滑塊×。1（70×。15×。26.5mm）10.0G
　自鎖銅柱×。1（Φ6×。32.30mm）6.5G
　Φ28mm金屬機臂管夾×。1（63×。36×。37.5mm）41G
　Φ6×。33.5mm定位銷×。1（Φ7×。37.5mm）41G
　M3.0×。6mm半圓頭內六角螺絲×。2
　M3金屬墊片×。1
