QAV275 Mini-Q6 Q版/迷你小六軸組裝說明
駿舟模型 / 2015-01-12
駿舟模型 / 2015-01-12
QAV275 Mini-Q6 Q版/迷你小六軸組裝說明
| 腳架 | 腳架固定板 | 軸臂(上下蓋板) | 二樓板 | 總計 | |
| M3*5 不鏽鋼螺絲 | 12 | 12 | 24 | 48 | |
| M3*6 不鏽鋼螺絲 | 12 | 12 | |||
| M3*8 不鏽鋼螺絲 | 24 | 24 | |||
| M3*8 鋁柱(銀色) | 6 | 6 | 24 (8紅為前後辨識用) | 36 | |
| M3*15 鋁柱(酒紅) | 6 | 6 | |||
| M3*35 鋁柱(酒紅) | 2 | 2 | |||
| M3*10+6 鋁柱(銀或黑) | 2 | 2 |
請注意!! 馬達螺絲是屬於馬達附贈的，機架並未包含馬達固定螺絲!!

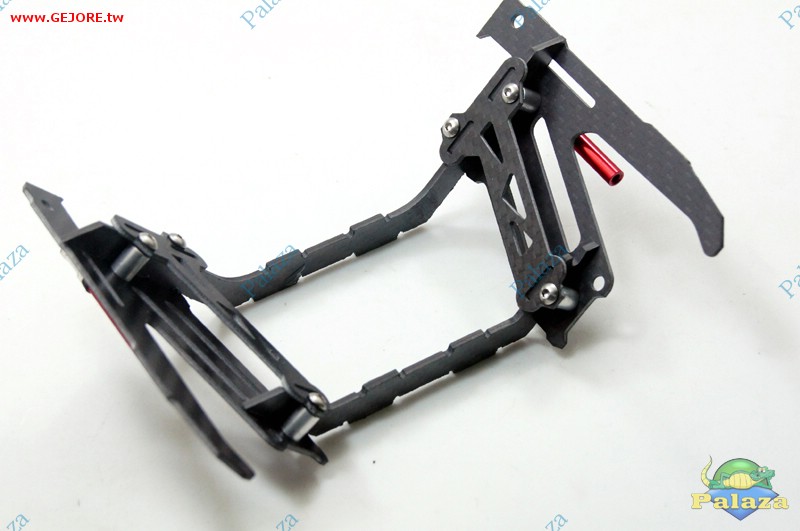

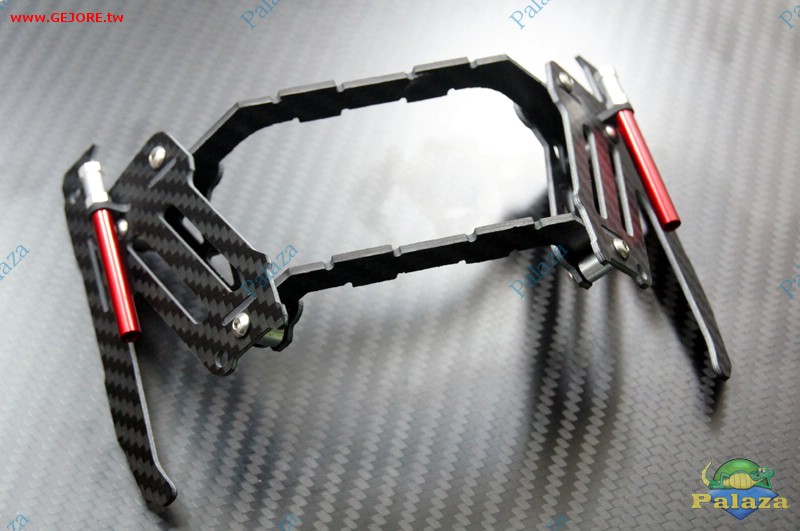

先如圖組裝腳架，這裡會用到 M3*8 鋁柱 6 顆，M3*5 螺絲 12 顆!!
(酒紅色的兩支砲管為裝飾用，非必要配件，可裝可不裝!!)

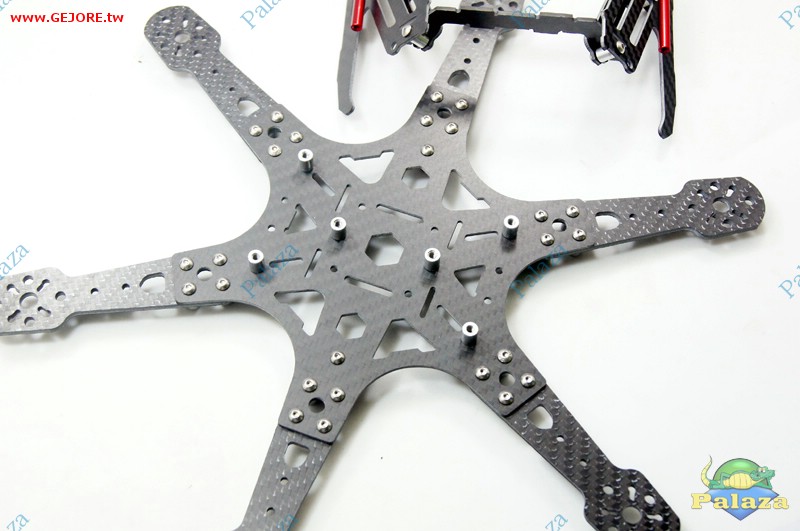

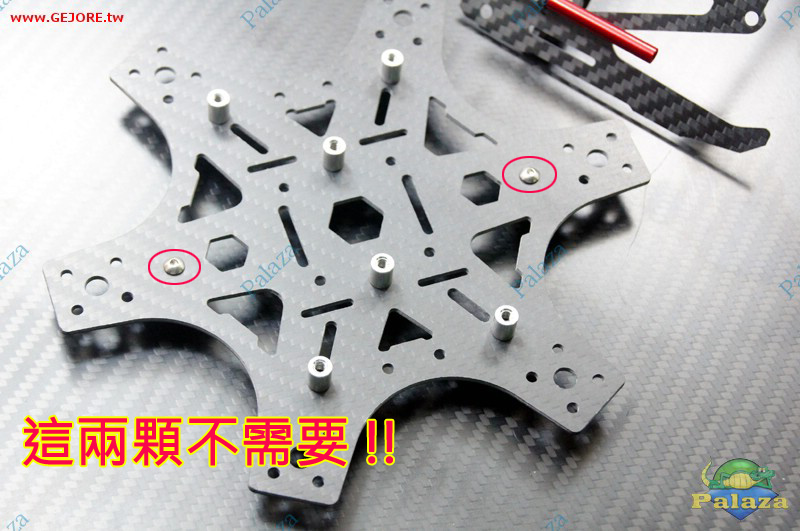

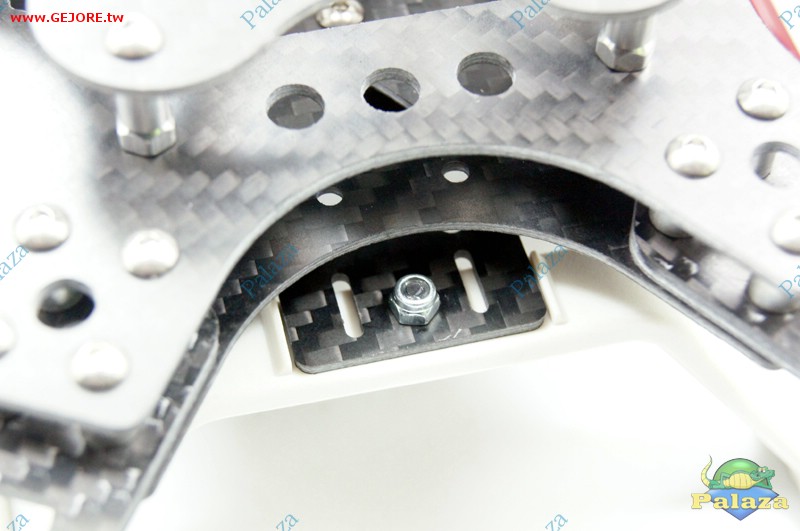

再來組裝下底板，看不到的另一面都是 M3*5mm 的螺絲!!

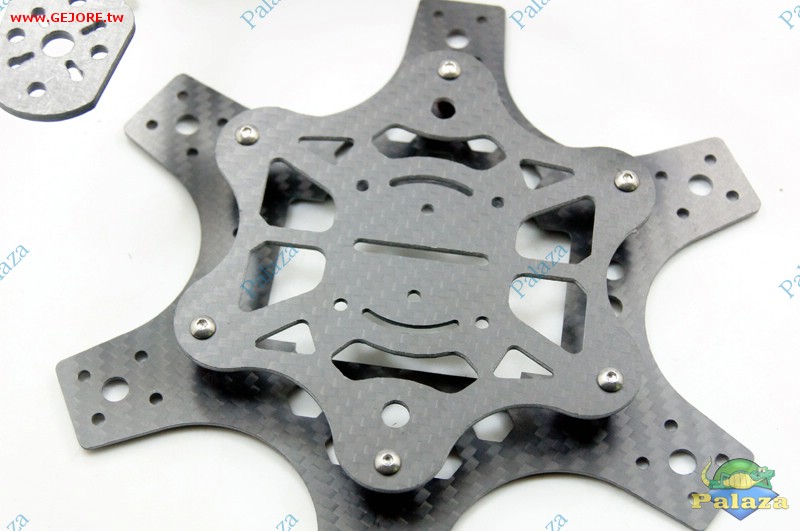

安裝好所有軸臂
(雲台座與燈板架為選購配件，非標準配件!!)

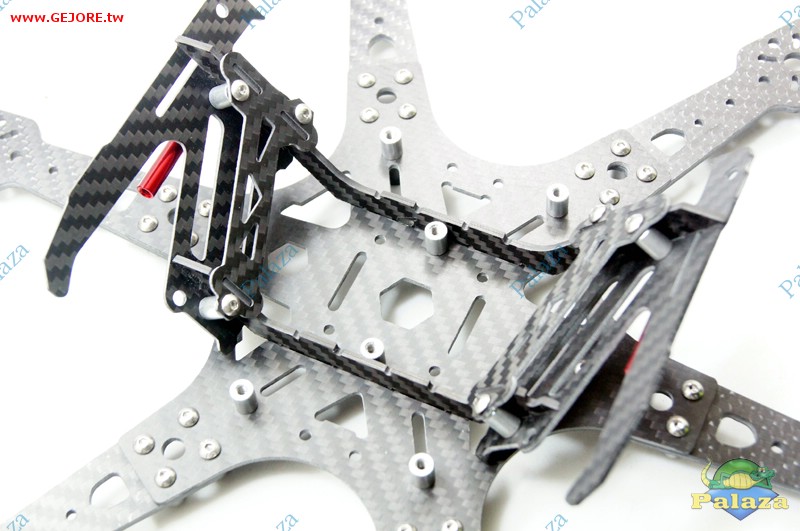

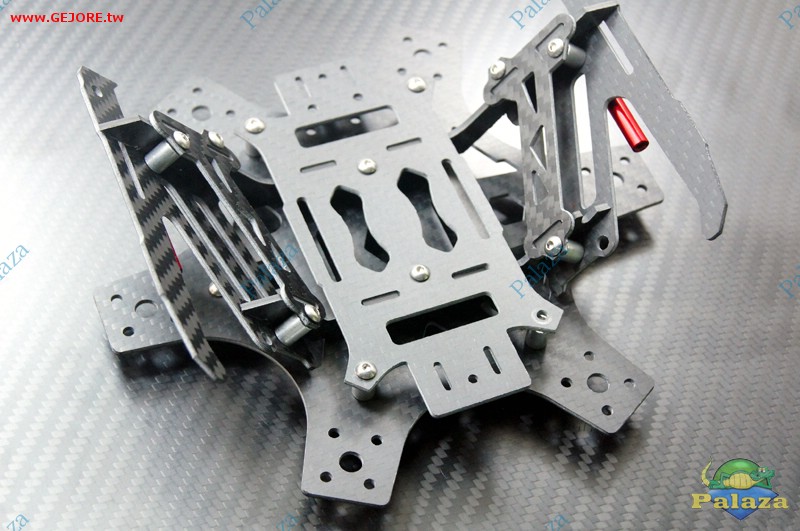

結合底板與腳架

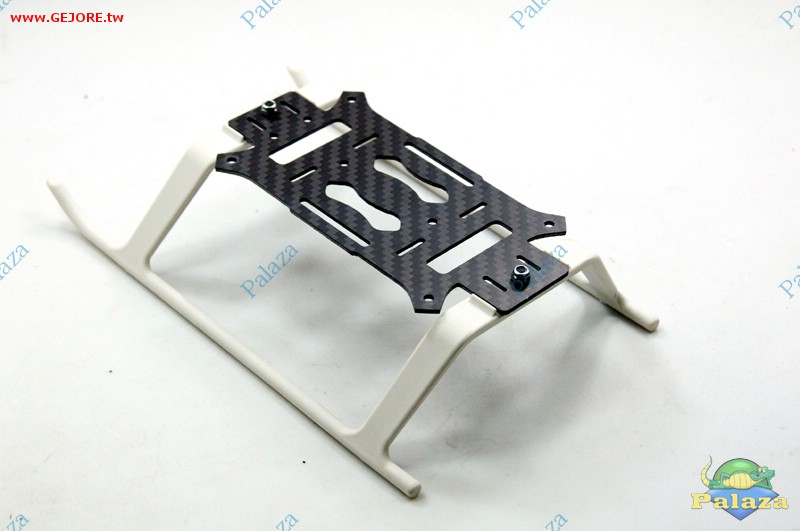

若是 450 腳架版，則直接上腳架

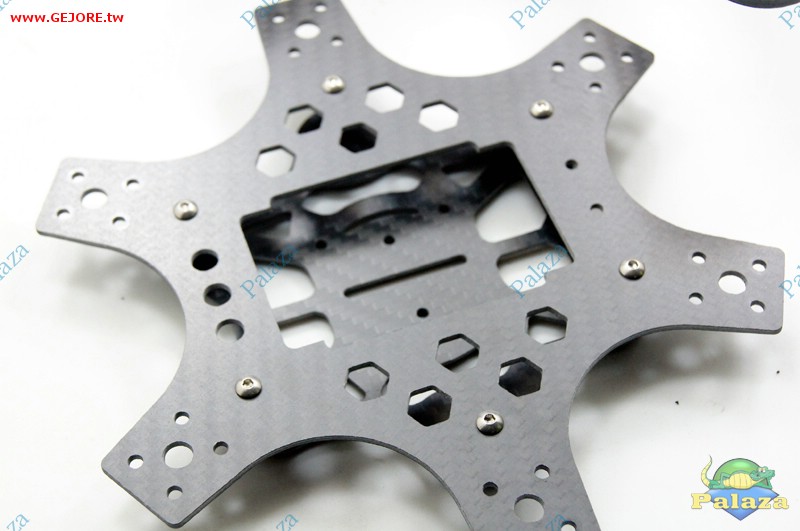

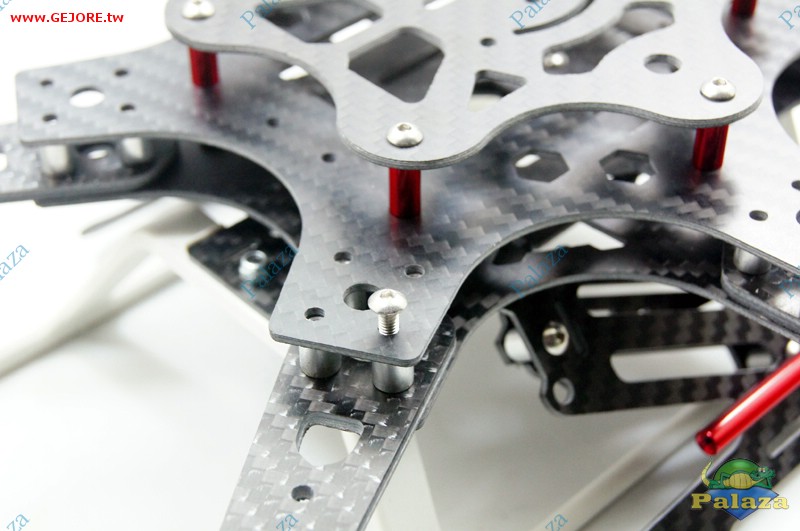

下半段先至此，ㄎ，另外開始組裝上蓋板 & 護頂板

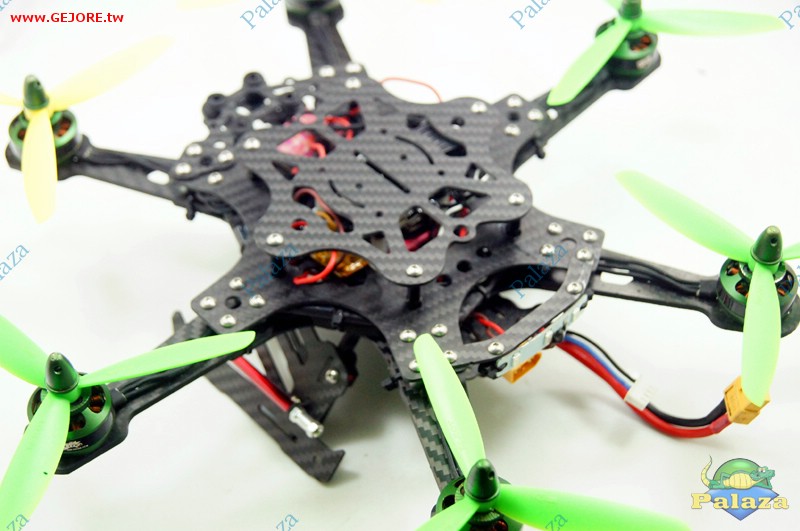

最後結合上下蓋板就完成了!!

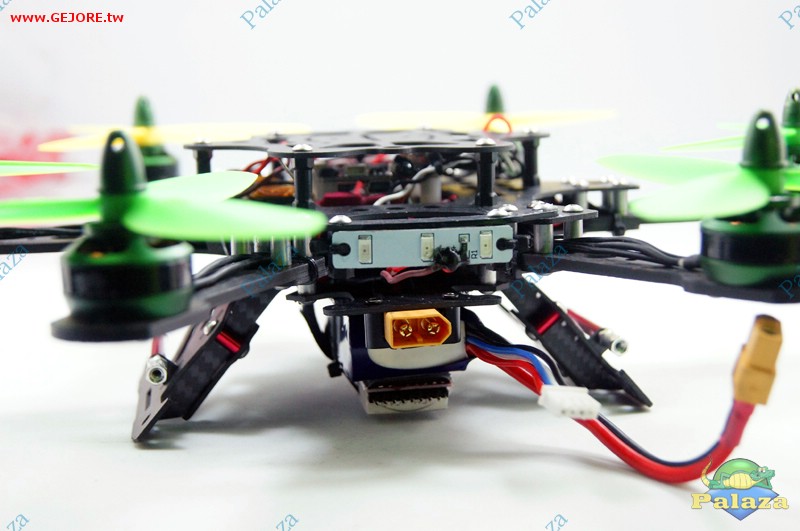

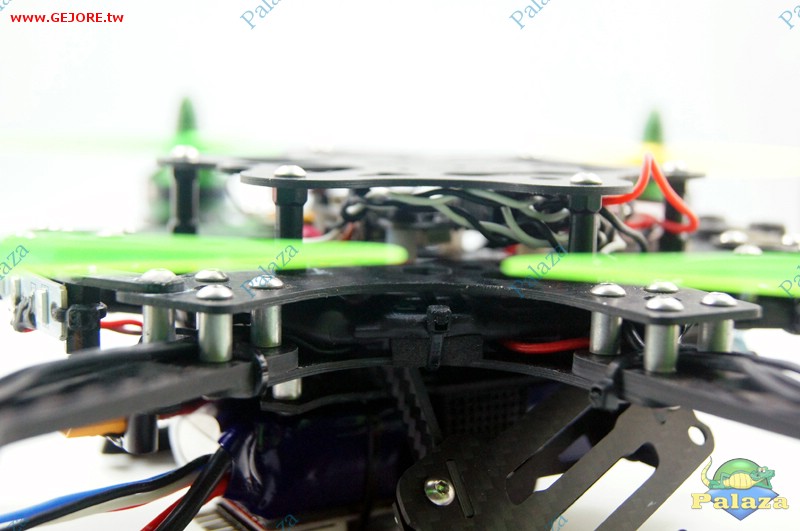

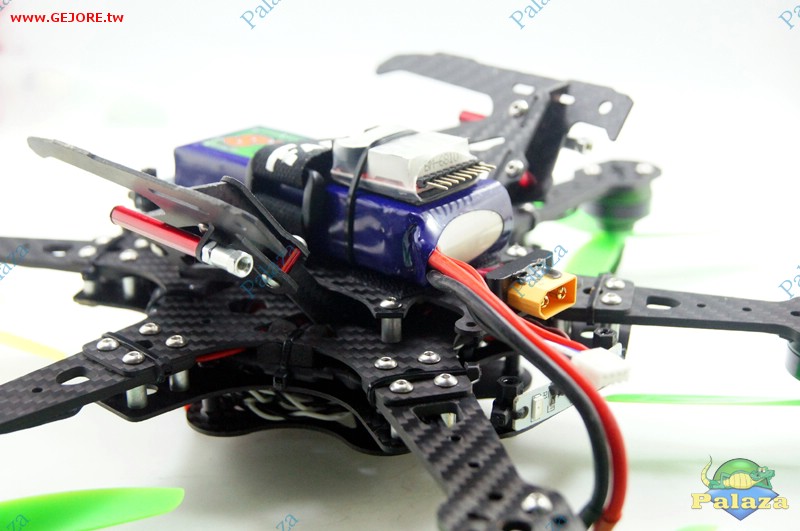

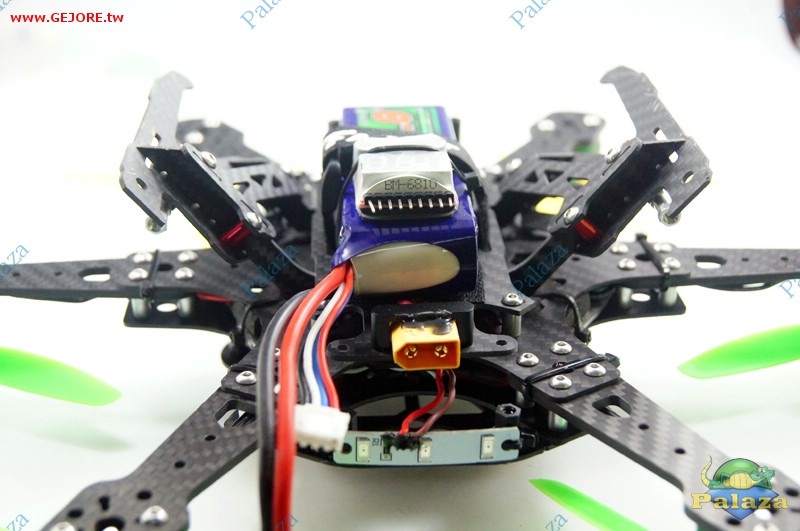

以下是我們的組裝參考，擺設可依個人喜好，不一定要跟我們一樣！！

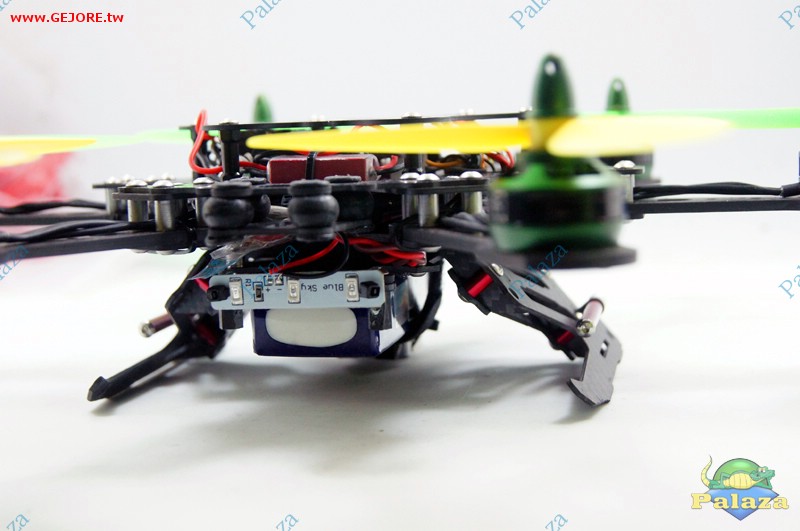

(下圖中雲台架及後燈板架、XT60固定座非標準配件!!)
