GVT-400 V翼組裝說明
駿舟模型 / 2015-01-20
駿舟模型 / 2015-01-20
GVT-400 V翼組裝說明
組裝上有個重點需要特別注意，他的槳轉向與一般多軸不同，若 CC3D 飛控，則馬達順序也與一般飛控相反，若要飛得穩，依定要特別留意以下說明!!
M3*8mm 螺絲 *6
1mm 尼龍華司 *6
M3*6mm 不鏽鋼螺絲 *10
關於 CC3D 部份的設定，您可參考這篇
http://www.gejore.tw/shop/article-102.html
這是我們的 CC3D 設定檔，歡迎參考下載
http://www.gejore.tw/dl/cc3d_for_v-tail.rar
正反槳可用 8吋雙槳或三槳，若用 3 槳機子會比較飄，但飛起來很安靜、輕柔，電池建議使用 3S/1800MAH~2250MAH，我自己是背 3S/5200MAH，一樣很好飛，機子的重心位置在整機前方的 1/3 位置，就是飛控的後方左右，自己看用多大的電池稍微抓一下!!
馬達方面盡量不要太高，不然後臂得槳會打到地上，建議用 2806 以下的馬達!!
以下是我們飛場 露咖 大大提供的首航試飛影片!!(請忽略掉兩個人無聊的對話)
https://www.youtube.com/watch?v=xomTBMkNtHo
首先我們先來說基本的硬體組裝!!

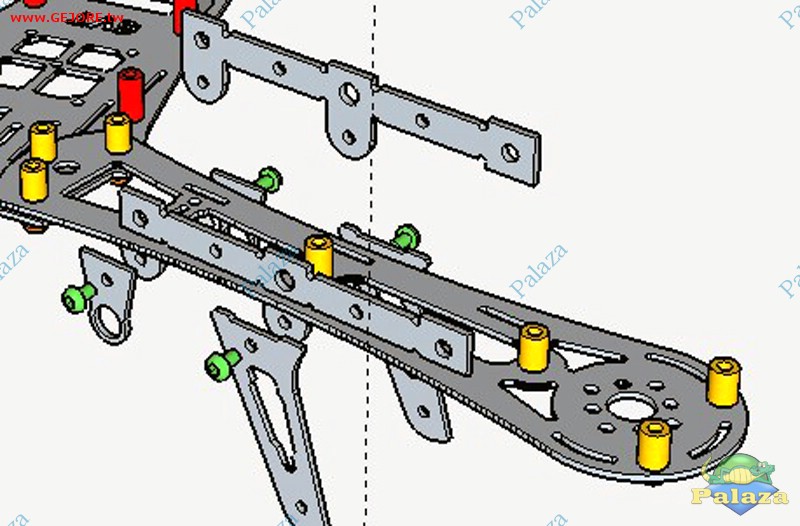

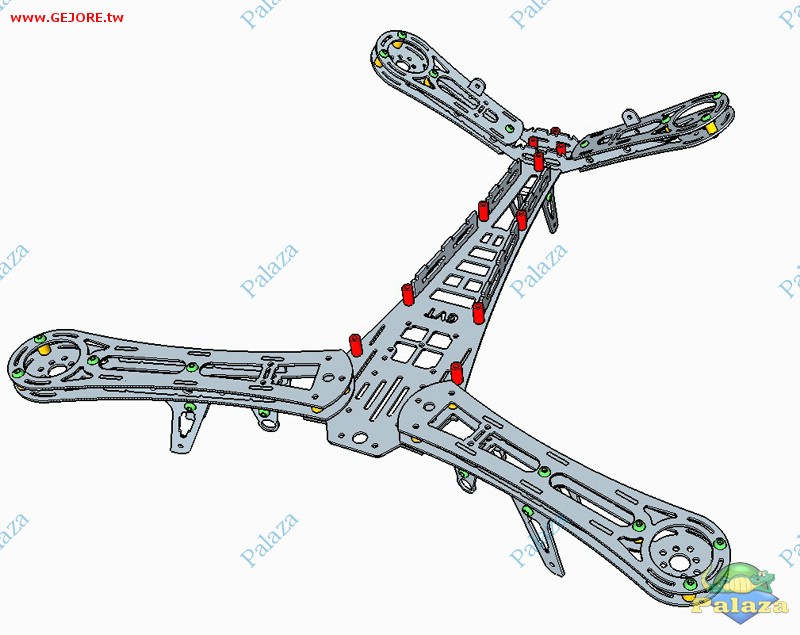

圖片中的綠色螺絲為 M3*5 & 土黃色為 M3*8
黃色為 M3*8 鋁柱，紅色為 M3*12 鋁柱
(顏色只是為了圖解說明用，非搭配的鋁柱或螺絲就是該顏色)
以下圖片中的華司 & 鋁柱我們僅為方便說明及拍照辨識，隨機不一定是該顏色，敬請諒解!!

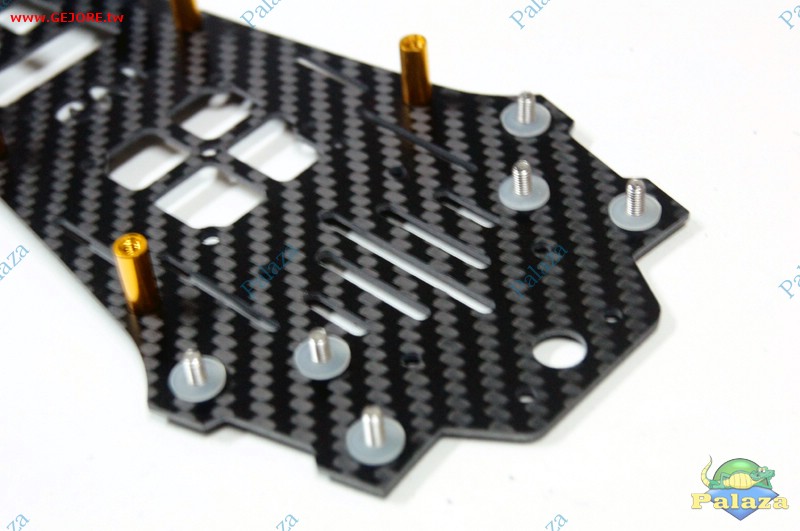

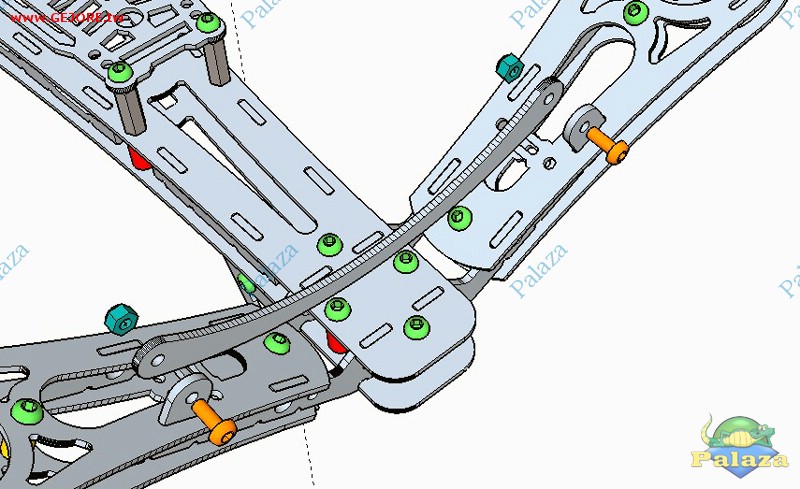

再安裝前臂前，要用 m3*8 螺絲六顆，這是這台機子唯一最長的螺絲位置!!
個別套入 1mm 尼龍華司!!

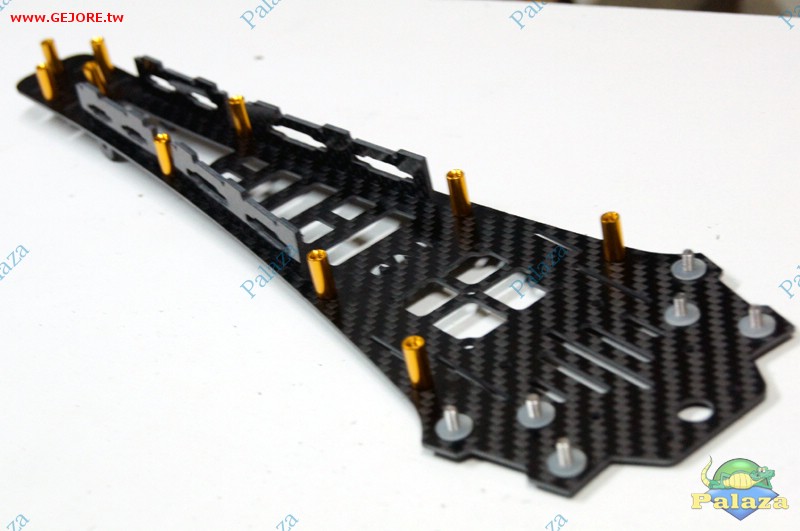

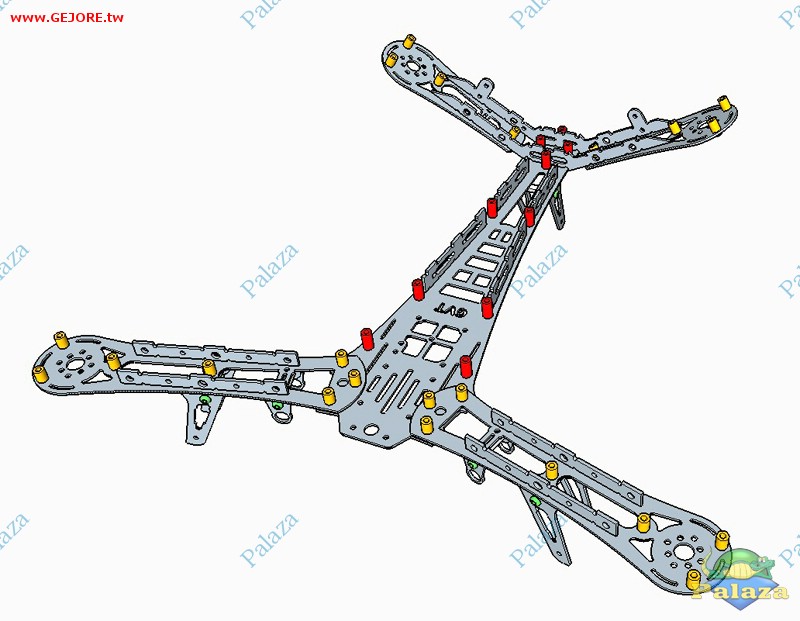

所有圖中鋁柱(黃金色部份)為 12mm，底部螺絲為 M3*6!!

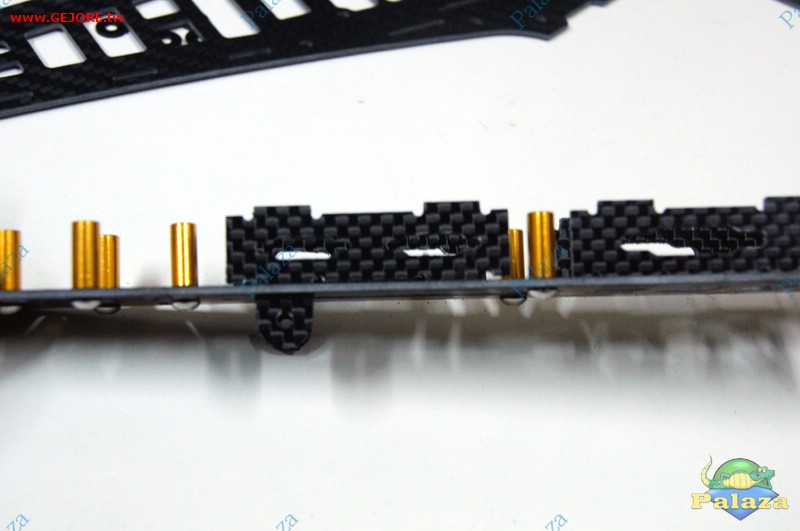

側板部分我們設計上，槽孔是圓角，但側板是方角，會卡到大約10條左右，塞入的時候需要用點力，用力壓後，您會聽到"喀"一聲，才有順利裝入，這是為了讓機身更強化，不僅只有靠鋁柱在支撐，也就是說即使完全不靠鋁柱，基本上一組好，機子本身就已緊密結合，不會鬆散掉!!
當然設計與實際還是會有一點差距就是碳纖板的厚度公差是 正負10條，還有槽孔的毛邊都會影響組裝的緊密度，這點可能還是要先向您報告，這不在我們能控制的範圍，敬請見諒，但這並不會影響日後飛行!!

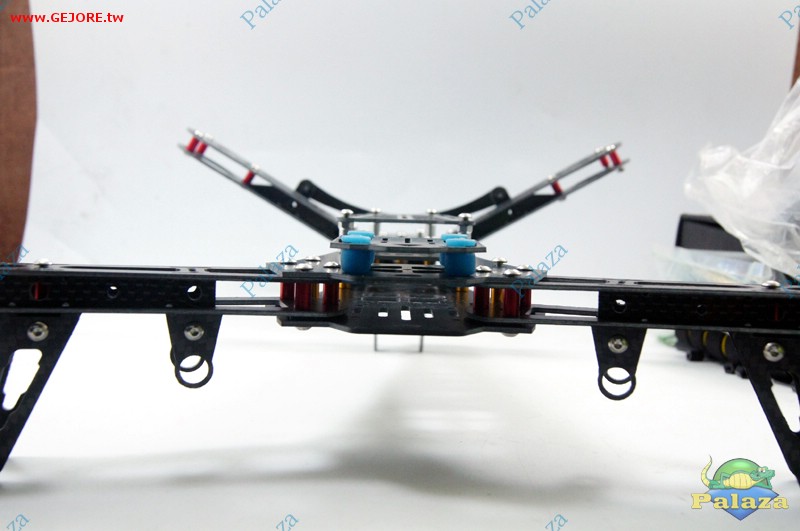

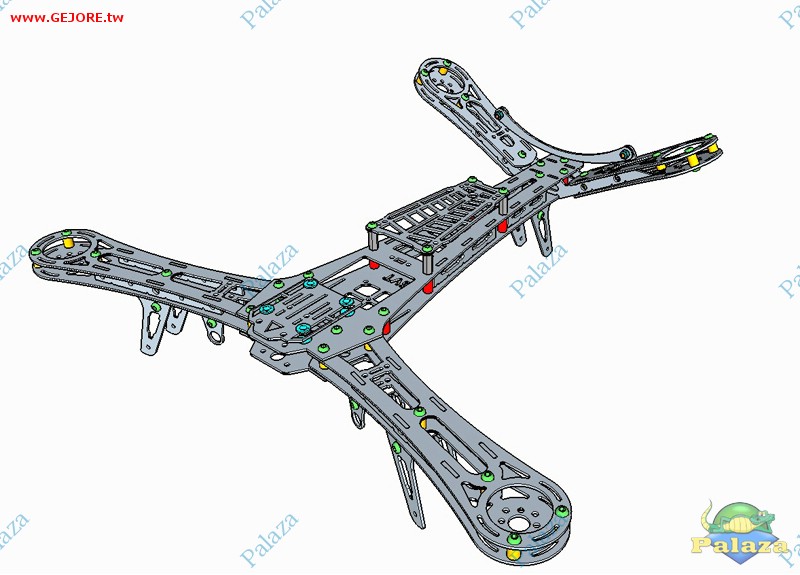

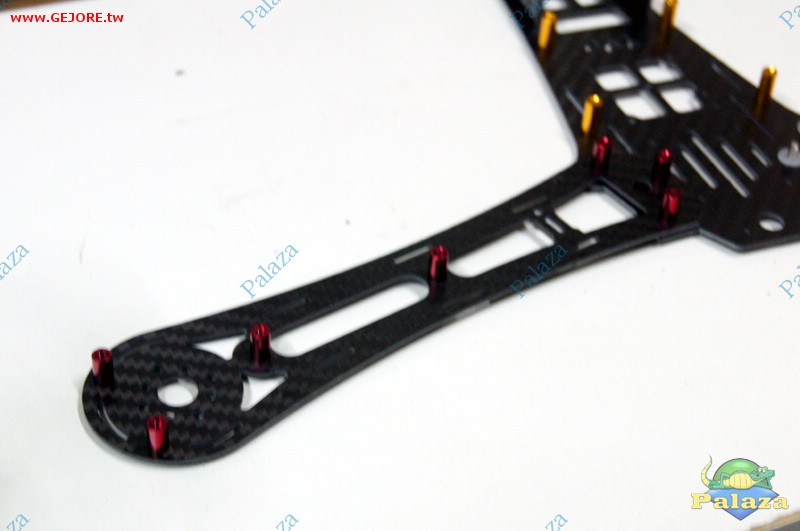

所有圖中鋁柱(酒紅色部份)為 8mm，底部螺絲為 M3*6，稍後組上蓋部分則為 M3*5!!
請注意!!

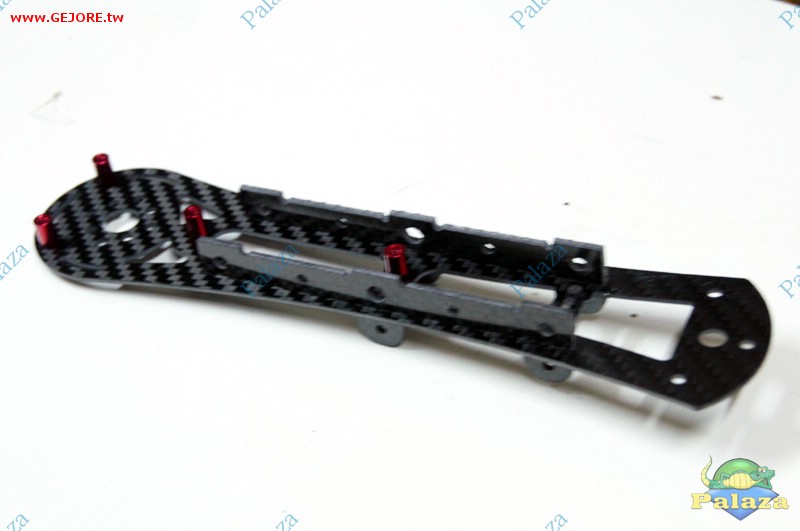

鎖馬達的軸臂應該是在上面或下面是依據您準備的馬達而定，不一定跟我上圖一樣鎖碼達是在下方，這一點傾再組裝前要先確認再開始組這一部分!!
安裝到這裡後，就可以開始上電裝了，上完電裝開始上蓋!!

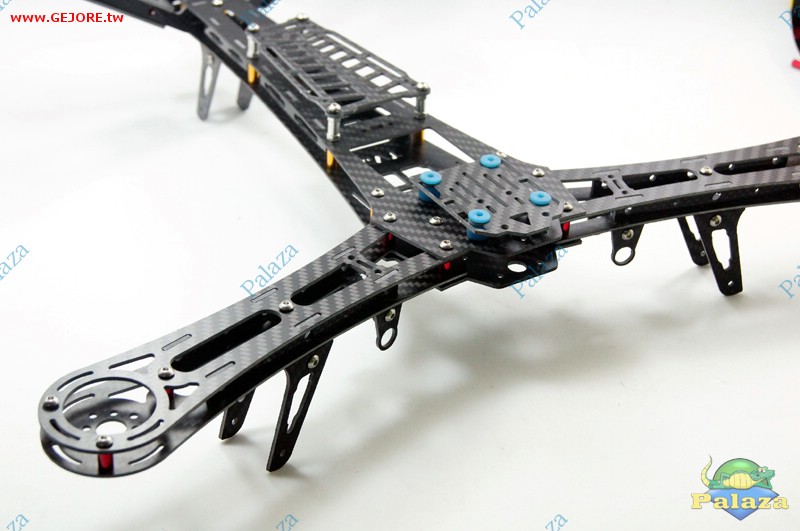

比較容易組錯的大概就到這裡而已，以下就很簡單了，看圖應該就明白了!!

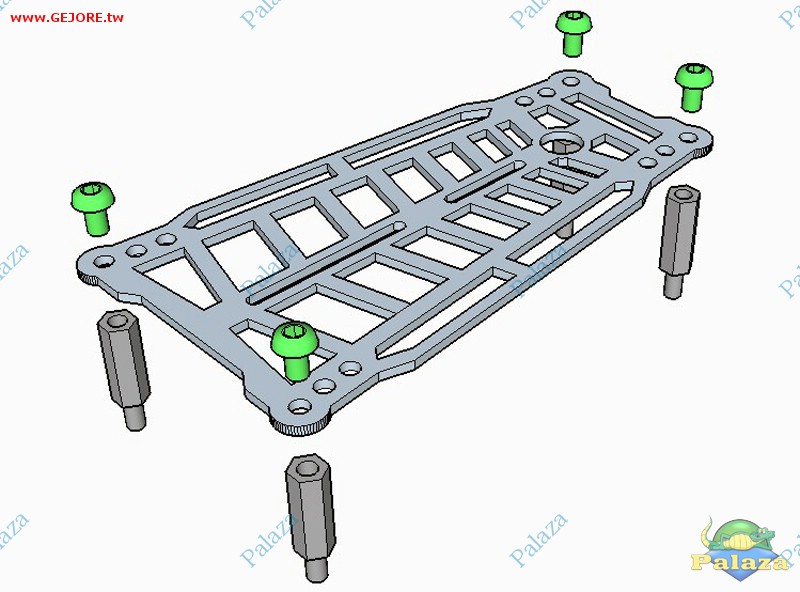

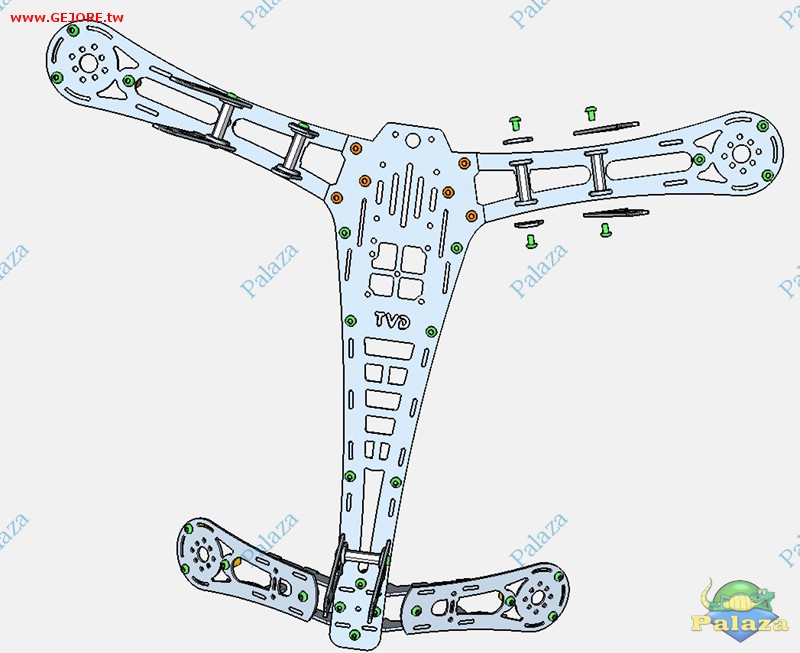

四支軸臂都一樣的螺絲固定方式，下方 M3*6mm 上方為 M3*5mm
下方的這兩顆圓孔，當初設計是要掛砲管的，裝飾用，所以可有可無，大家發揮一下想像力看要如何運用!!

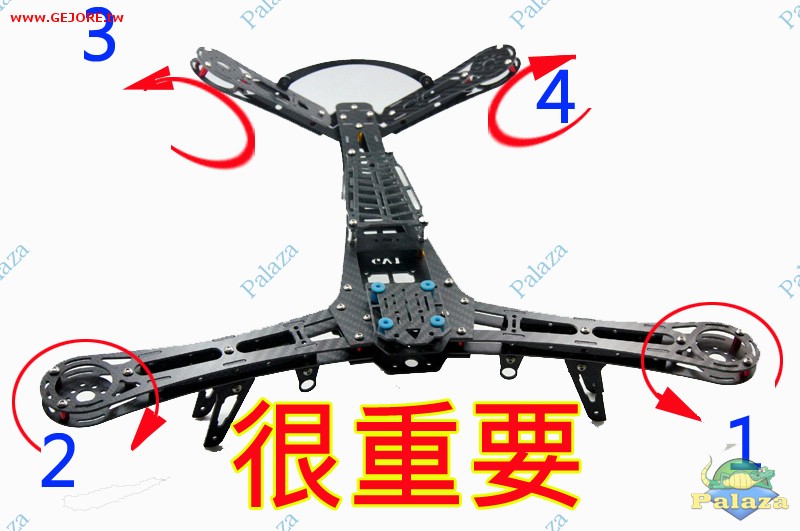

組好後，上電裝請特別留意以下圖片中的馬達轉向!!
我們由機體上方往下看，1 & 3 號馬達是逆時針的方向旋轉，2 & 4 號是順時針方向旋轉，務必請跟著這麼作，不是我們說明書寫錯，一定要這樣裝才能獲得穩定的飛行樂趣!!
