GR7091-21

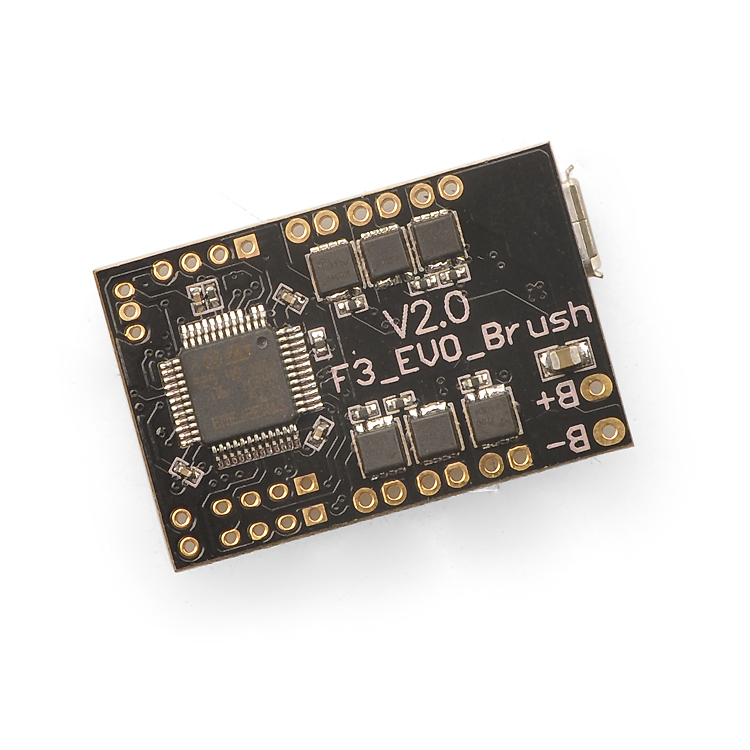

最新版本 V2.0 F3_EVO_BRUSHED 有刷飛控 支援6軸，每軸工作電流可達10A以上，改進增壓降壓模塊，通過UART1或者UART2 輸出5V 可以達到500mah穩定電流輸出，滿足小功率如25mw圖傳攝像頭一體機，支援LED_STRIP功能，可WS2812絢麗轉向燈剎車燈

 。

注意事項：
　1、在飛控刷程序或者調試時，必須拆除螺旋槳！
　2、飛控預設已刷F3 EVO 1.13.0程序，如重新刷固件，請在CF設置軟體的CLI命令控制行裡輸入set motor_pwm_rate=1000，並且輸入Save命令儲存！
　3、請將最大油門值設置為2000，可以有效增加飛行時間

特點：
　1、F3_EVO_Brush是在SP RACING F3 EVO的基礎上改版出來的，是一款基於SP RACING F3 EVO固件的32位有刷飛控。
　2、完善的電源輸入方案，使得飛控支援1S(4.2V)和2S（8.4V）供電，2S供電可以帶來更加暴力的飛行體驗。獨立設計的電路結構，自帶增壓降壓技術，無論是1S或是2S電源輸入時，UART1/2/3輸出5V，DSM輸出3.3V 。

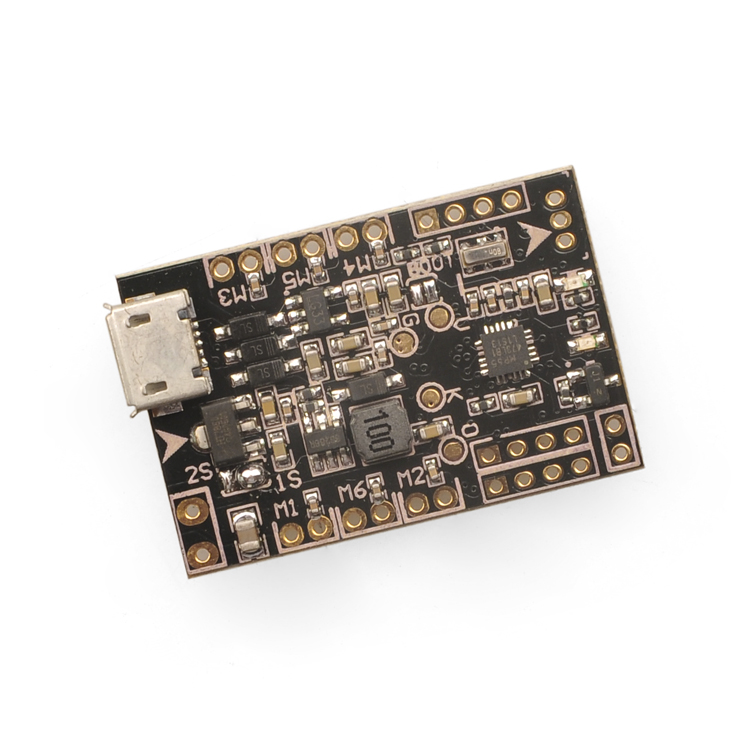

　3、採用STM32F303CCT6+MPU6500，先進的F3硬體平台保障飛行更加穩定
　4、配有大電流NMOS管，工作電流每路可達10A以上。並且每路電機都配有續流二極管。
　5、支援PPM，SBUS，DSM接收機信號輸入。
　6、帶電池電壓檢測和蜂鳴器接口。

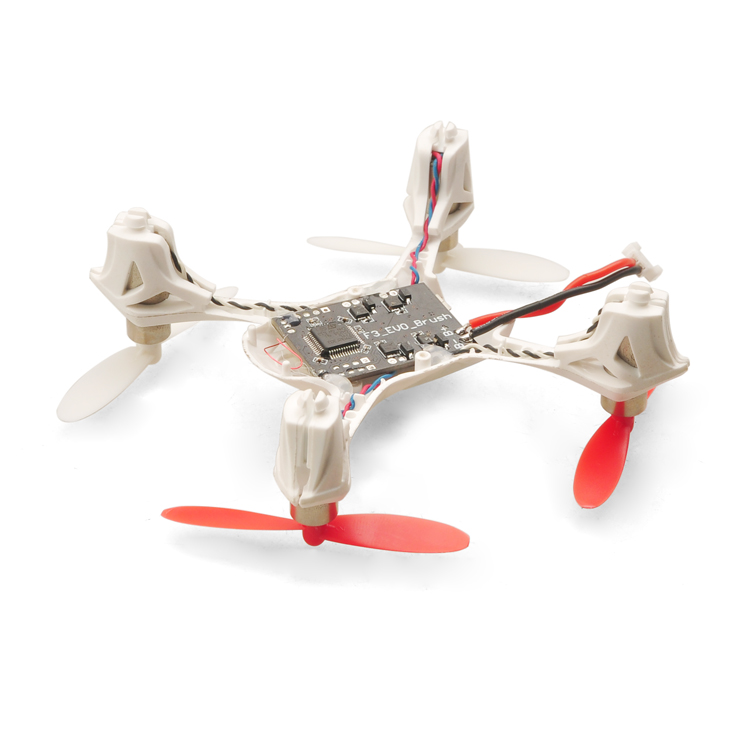

　7、支援目前世面上幾乎所有空心杯馬達，包括1020等巨無霸級的空心杯。
　8、PCBA的外形尺寸是：22MM*32.5MM，PCB板厚：1.2MM。

通電前的注意事項：

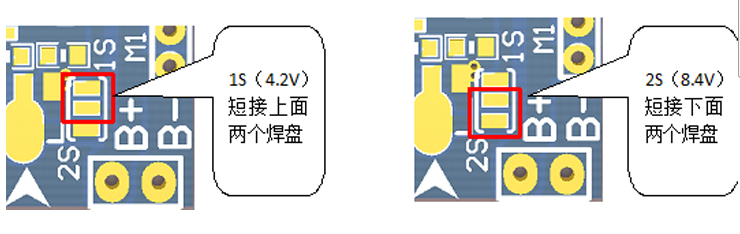

　電池電壓選擇，預設出貨是1S（4.2V）。 需要2S請先把1S的短接點斷開，然後把2S的兩個焊盤短接上。嚴禁同時將三個焊盤一起短接。

接收機設置：

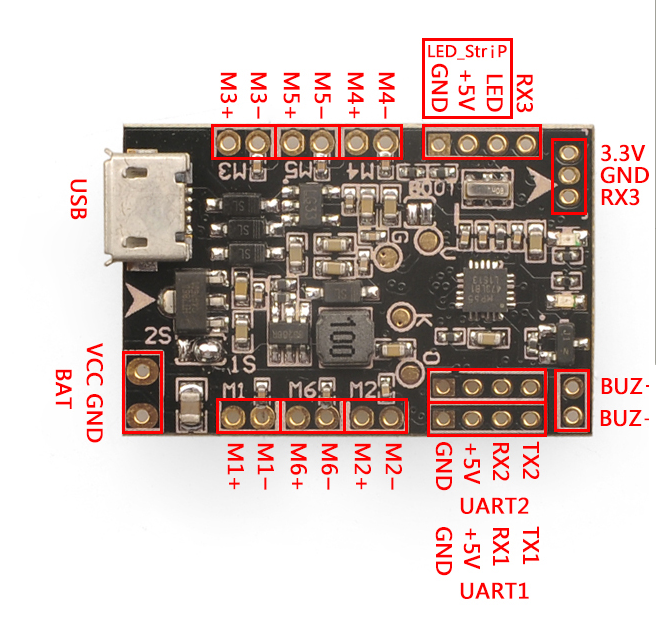

　1、DSM接收機直接焊接在DSM接口3.3V，GND，RX3，CF軟體裡設置UART3.
　2、PPM和SBUS接收機焊接在UART2的GND，+5V，RX2上面，SBUS信號在CF軟體裡設置UART2.
