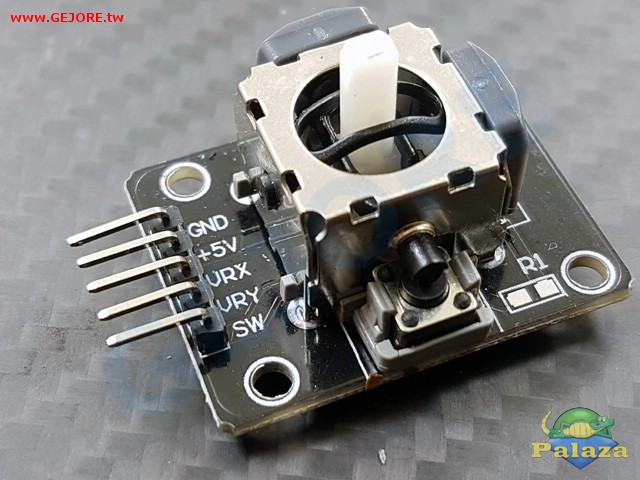

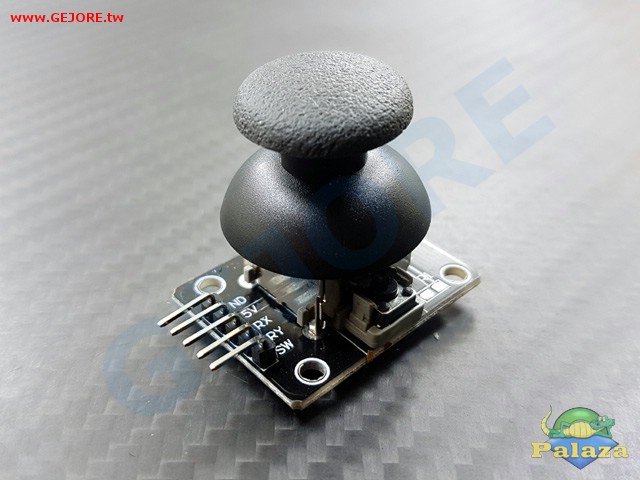

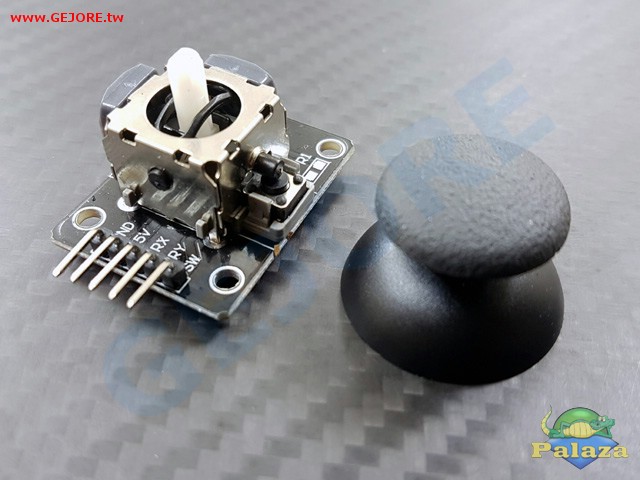

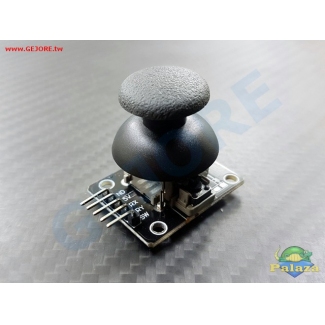

GR9300-01Arduino 雙軸按鍵搖桿 PS2遊戲搖桿 控制桿 JoyStick 電子積木
產品參數:
產品名稱:搖桿模塊(雙軸按鍵搖桿)
產品尺寸:34.0mm * 26.0mm* 32.0mm (長x寬x高)
顏 色: 黑 色
產品重量:11.0g(含包裝)
包 裝:單個模塊靜電袋包裝
材 料:FR4+電子元器產品簡介:
雙軸按鍵搖桿傳感器模塊由採用PS2搖桿電位器製作,具有(X,Y)2軸模擬輸出,(Z)1路按鈕數字輸出。
配合Arduino傳感器擴展板可以製作遙控器等互動作品。
另外本產品為了讓客戶更加方便地配合arduino擴展板等標準接口,在設計上把X,Y,Z軸的電路都單獨引出,用戶可以使用3引腳的ARDUINO專用線真接插到擴展板上進行使用。產品性能:
1.輸入電壓範圍:直流3.3V 至 5V
2.輸出信號:模塊特設二路模擬輸出和一路數字輸出接口,輸出值分別對應(X,Y)雙軸偏移量,其類型為模擬量。按鍵表示用戶是否在Z軸上按下,其類型為數字開關量。
3.可以通過Arduino控制器編程,傳感器擴展板插接,完成具有創意性遙控互動作品。

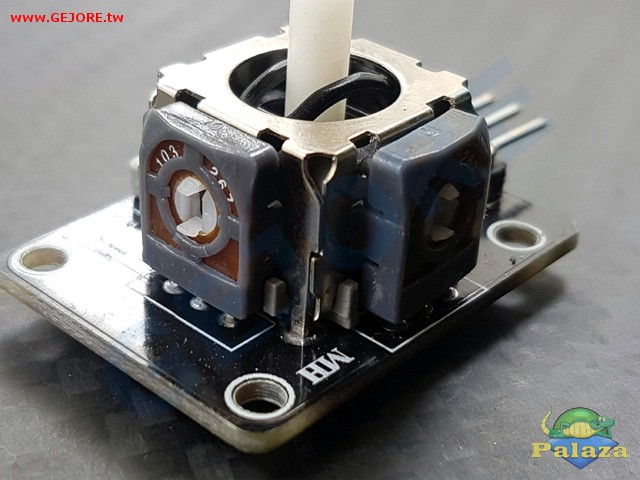

4.十字搖桿為一個雙向的10K電阻器,隨著搖桿方向不同,抽頭的阻值隨著變化。
本模塊使用5V供電,原始狀態下X,Y讀出電壓為2.5V左右,當隨箭頭方向按下,讀出電壓值隨著增加,最大到5V。箭頭相反方向按下,讀出電壓值減少,最小為0V。使用教程:

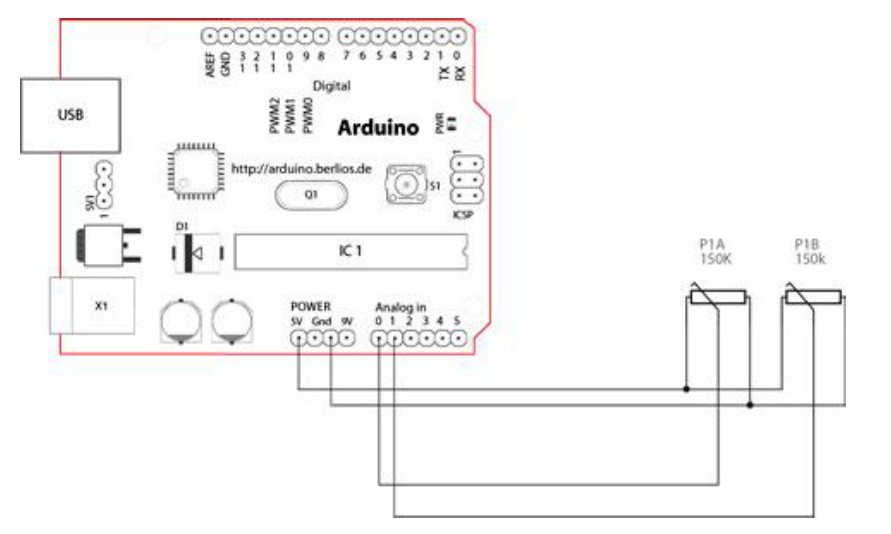

在介紹如何使用前,我們先來看下它的工作原理,這對我們對它的使用很有幫助,下面有一個功能示意圖
其實此模塊就是一電位器,x、y維的數據輸出就是模擬端口讀出的電壓值。
此圖上面沒有畫出z維的數據輸出,z維只輸出0和1,通過一按鍵就能實現。
總而言之,它就是電位器和按鍵的組合體。在Arduino下使用它了,x、y維我們接到兩個模擬端口去讀它們的值,而z維我們則接到數字口,接上電源和地。
測試程序:
==========================
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //keyvoid setup() {
pinMode(JoyStick_X, INPUT);
pinMode(JoyStick_Y, INPUT);
pinMode(JoyStick_Z, INPUT);
Serial.begin(9600); // 9600 bps
}
void loop() {
int x,y,z;
x=analogRead(JoyStick_X);
y=analogRead(JoyStick_Y);
z=digitalRead(JoyStick_Z);
Serial.print(x ,DEC); Serial.print(",");
Serial.print(y ,DEC); Serial.print(",");
Serial.println(z ,DEC);
}
==========================
