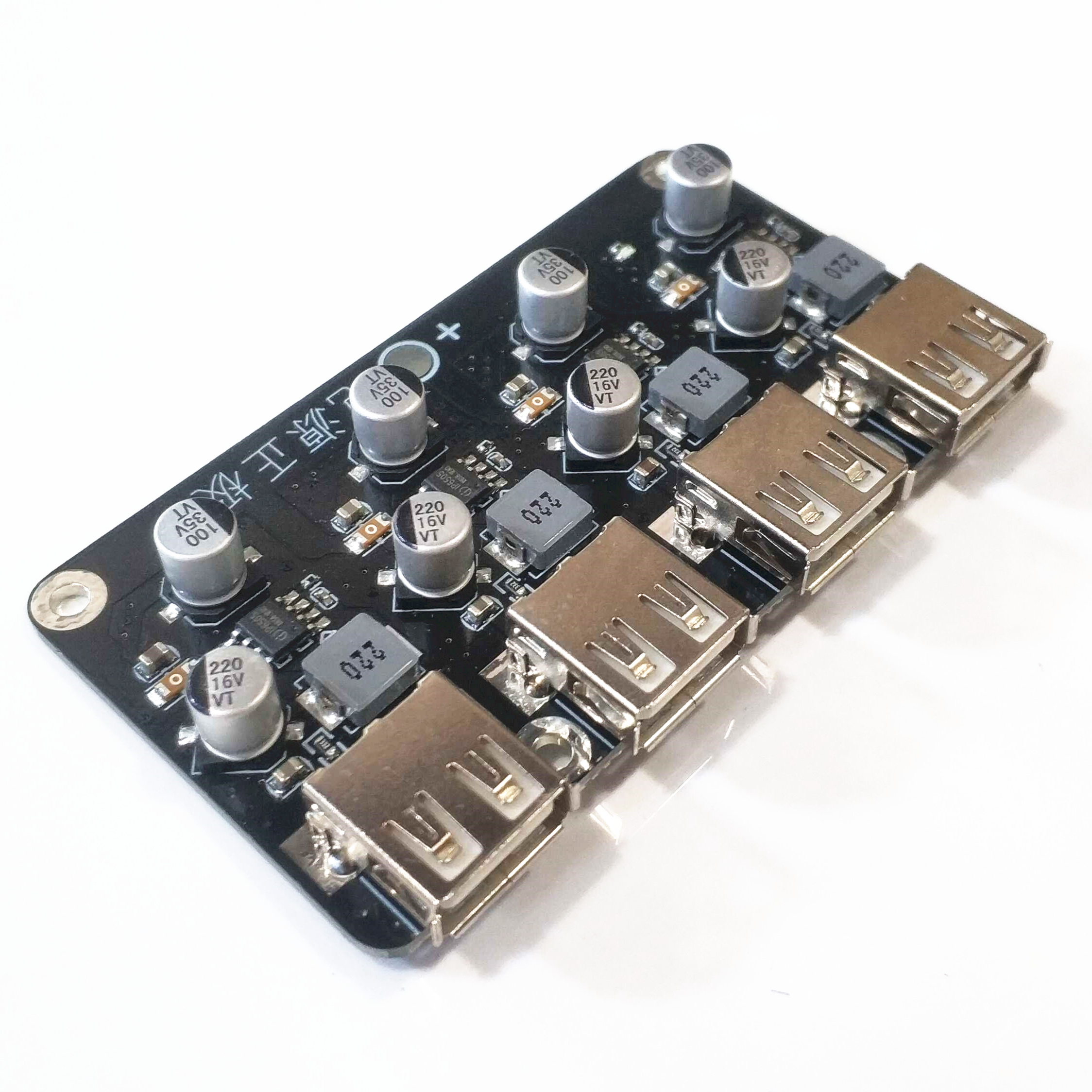

GR4457-14特點:
四路 每一路都支持QC 3.0快充協議,可同時支持快充,均可輸出 5V 9V 12V(需要手機協議支持)電壓,輸出電流自適應,
單路功耗24W,4路模塊最大功耗96W,PCB採用 FR-4 1.6mm板厚設計,優化佈局布線,設計緊揍,背面開窗散熱,滿負載工
作溫度較低,待機電流0.013A,模塊具有輸出電壓補償功能。
注意:此模塊為4路壓降型快充模塊,請使用12V-30V DC供電,正負極不可反接。
一.模塊特性
1、 內置同步開關降壓型轉換器芯片
2、 輸入電壓範圍:4.5V 到32V (輸入電壓必須高於輸出電壓,因為是壓降型模塊)
3、 輸出電壓範圍:3V 到 12V,根據快充協議自動調整
4、 輸出功率:最大24W(4V@3.6A,5V@3.4A,9V@2.5A,12V@2A 等)
5、 輸出電壓有線補償
6、 輸出具有CV/CC 特性(輸出電流小於設定值,輸出CV模式。輸出電流大於設定值,輸出CC 模式)
7、 轉換效率最高達 97%
8、 軟啟動功能
9、 220Khz 開關頻率
二.輸出快充
1、支持 BC1.2、Apple、三星協議
2、支持高通QC2.0 和 QC3.0
3、支持MTK PE1.1/PE2.0
4、支持華為快充協議FCP
5、支持三星快充協議AFC
6、支持展訊快充協議SFCP
三.多重保護、高可靠性
1、輸出過流、輸入過壓、輸入欠壓、輸出短路保護
2、整機過溫保護
3、ESD 4KV,直流耐壓48V
四.運用
車載充電器、快充適配器、智能排插、太陽能充電器、等等
四路USB都支持快充協議,均可輸出5V 9V 12V 電壓。
USB 輸出電壓取決你的設備,不同設備輸出電壓不一樣,常規USB輸出電壓5V,遵循QC協議可以輸出不同快充的電壓,
一般手機快充電壓為9V 12V ,也有個別設備支持5V 大電流快充,不支持快充的設備小電流充電。
